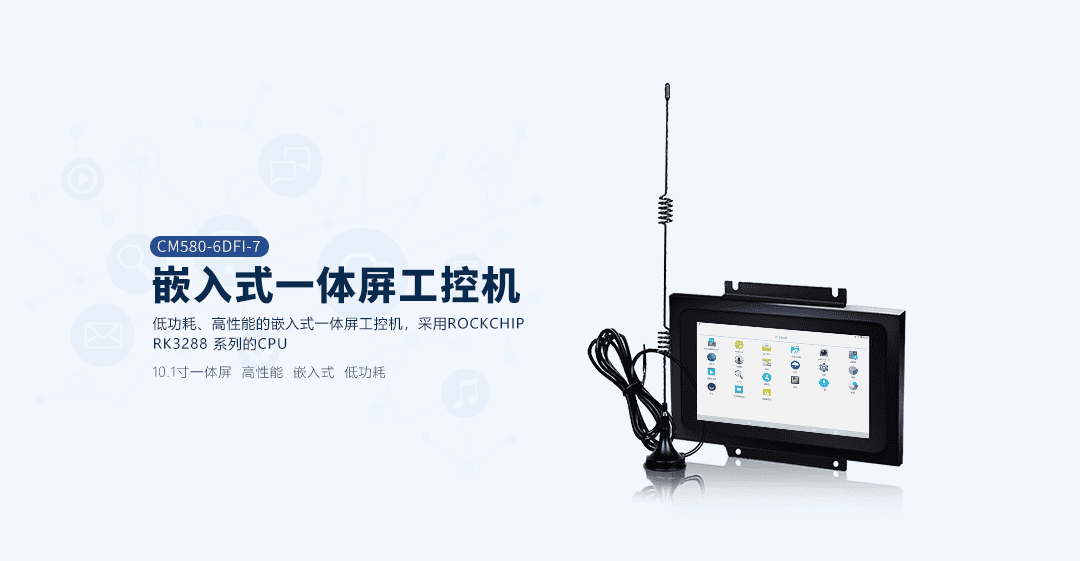

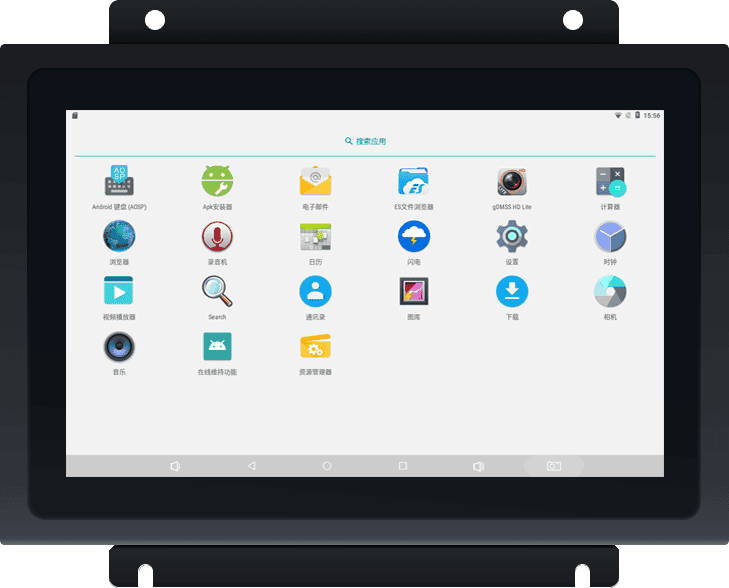

CM580-6DFI-7 安卓 Linux工控一體機
產品特性
CM580-6DFI-7 7寸一體屏工控機是廈門才茂通信科技有限公司自主研發的一款低功耗、高性能的嵌入式一體屏工控機，
采用 Rockchip RK3288 系列的 CPU。ARM 架構的處理器結合 Android 操作系統

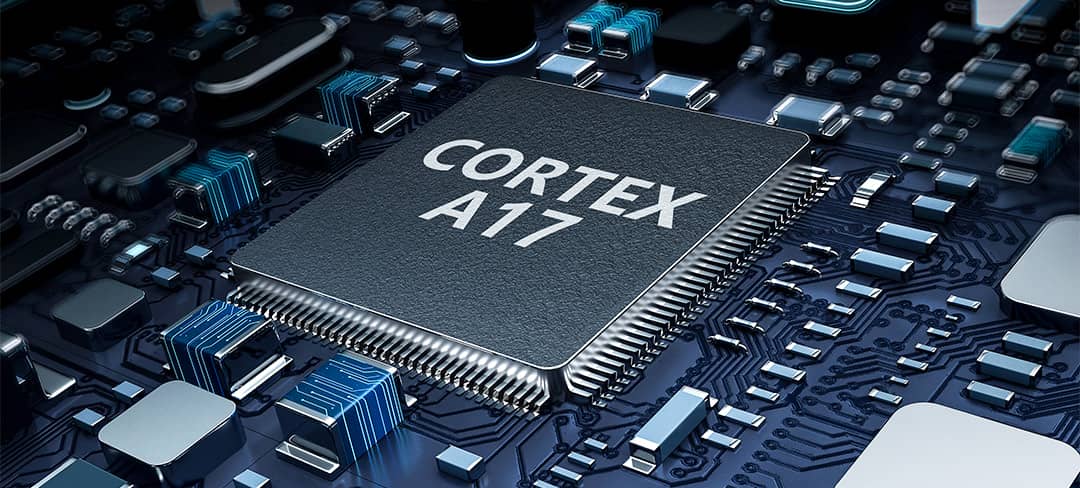

超強四核Cortex-A17
更強勁的Cortex-A17處理器，頻率高達1.6GHz,暢享性能的精湛，多任務卡頓好切換
不掉線低功耗、高性能。

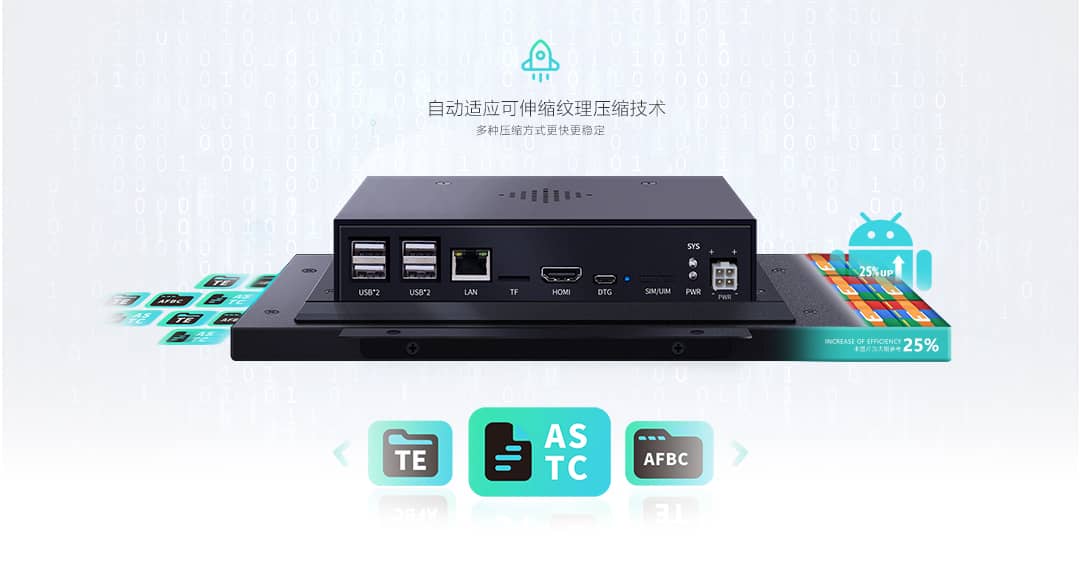

Mali-T764 GPU 支持各項內存壓縮
呈現高清畫質，采用Mali-T764 GPU 支持TE, ASTC, AFBC內存壓縮技術，快速實時壓縮解壓，減少功耗，不卡頓更絲滑更清晰拒絕閃屏

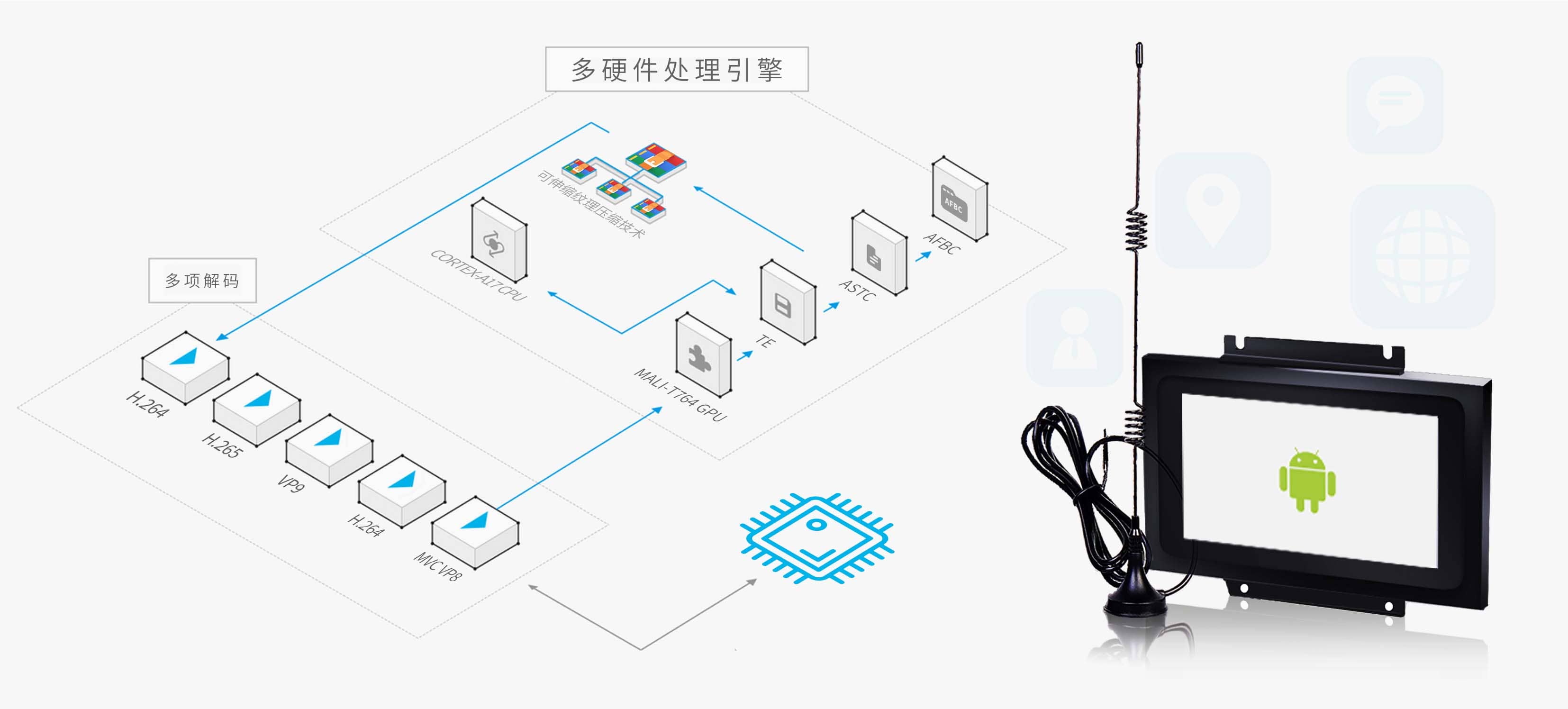

多項解碼應對萬難挑戰
?內置多個高性能硬件處理引擎，能夠支持多種格式的視頻解碼，
如：4K*2K@60fps的H.264/H.265/VP9，
也支持1080P@30fps的H.264/MVC/VP8 以及高質量的JPEG編解碼和圖像的前后處理器

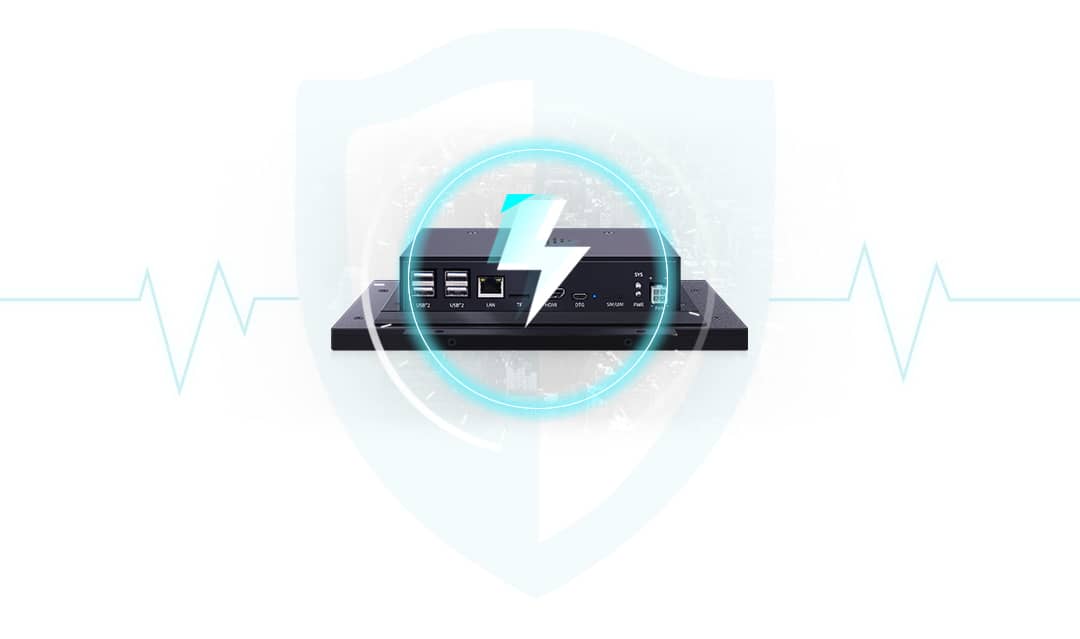

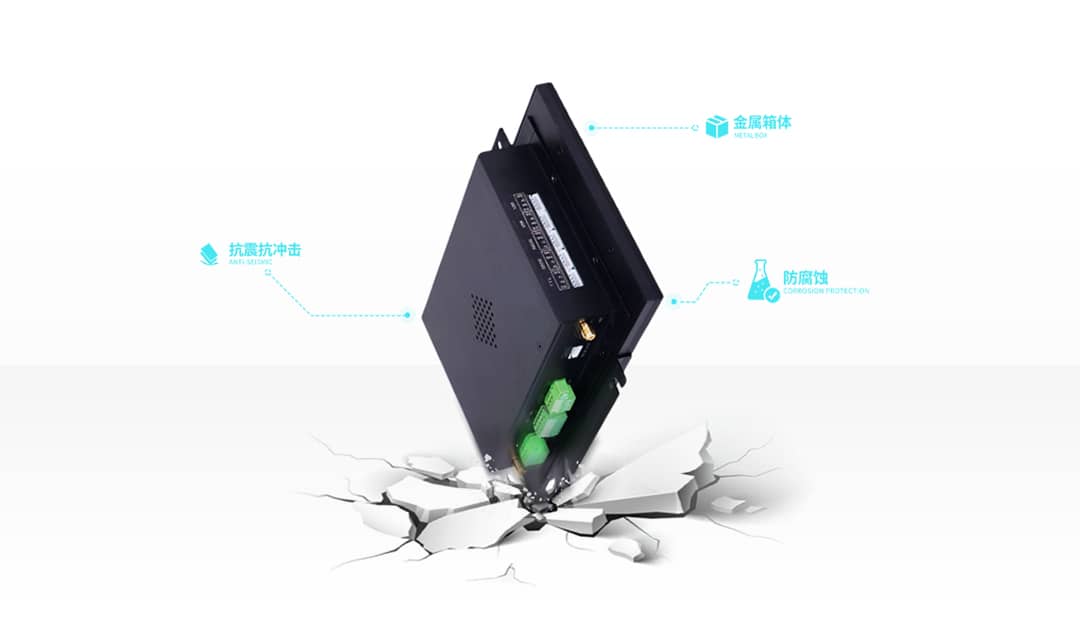

硬件設計
具有高抗震、防塵、發熱量低等特點，適合惡劣工業環境應用
強化型電路板
PCB 遵循 20H 和 3W 原則，同時電路板采用生益材質生產，確保板材的穩定可靠
技術參數
性能參數表
類 型 | 參 數 說 明 |
CPU | RK3288 SoC Cortex-A17 Quad Core @ 1.6GHz Max |
內存 | DDR3默認2GB（可擴展） |
存儲器 | EMMC 默認8GB（可擴展） |

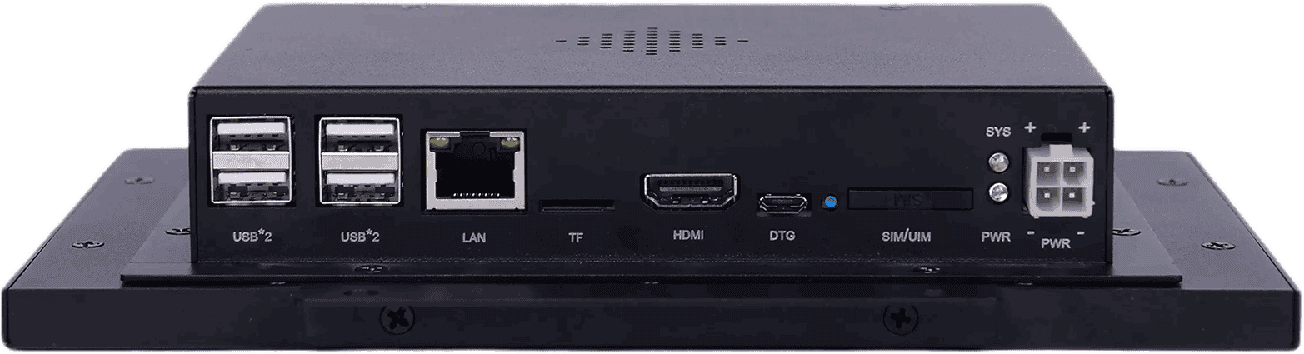

功能接口
類 型 | 接 口 說 明 |
指示燈 | 2個指示燈,一個電源指示燈，一個4GONLINE指示燈 |
BOOT按鈕 | 1個臥式BOOT按鈕，按住上電后可以重新燒寫系統 |
復位、返回鍵（預留） | 1個臥式復位、返回鍵 |
電源接口 | 1個臥式2X2 間距4.2MM,90度端子插座，12V DC 4A,具有防雷功能，過壓過流保護，防反接保護。 |
喇叭 | 1個PH2.0的4P喇叭接口，2路功放喇叭輸出，雙15W |
GPIO接口 | 4個GPIO口，采用彎腳5PIN3.5mm接線端子插座，詳見引腳定義 |
串口 | 2個RS232串口，1個3.3V TTL串口輸出， PH2.0x4P白色插座 |
2個RS485串口，15EDG 3.81mm 帶耳朵 帶法蘭 插拔式 3P | |
USB | 6個USB端口，其中4個為USB雙層A型母座，另外2個為PH2.0x4P插座,輸出電流500mA，1路OTG。均符合USB 2.0規范，具有過流保護功能。 |
網絡 | 采用全網通的4G網絡無線模塊，無線網絡模塊必須采用pcie接口。 |
RJ45 | 1路10M/100M bps端口，帶指示燈 |
WiFi&藍牙（預留） | 1路板載2.4G WiFi，帶熱點功能，802.11 b/g/n，BT4.0 |
TF卡 | 支持8G/16G/32G/64G/128G存儲擴展功能 |
LVDS接口 | 1路LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏 |
顯示屏 | 7寸顯示屏，分辨率1024*600 |
觸摸屏 | 電容觸摸 |
可視角 | 85℃ |
亮度 | 350cd/m2 / 500cd/m2 |
對比度 | 700:1 |
響應時間 | 25MS |
類 型 | 接 口 說 明 |
HDIM接口 | 標準HDMI接口 |
MIPI接口帶觸摸 | 1個 30 PIN MIPI接口，6PIN觸摸屏座，0.5mm間距。 |
下載程序接口 | 具有ADB功能 |
實時時鐘 | 板載RTC電池，支持定時開關機 |
看門狗 | 支持軟件看門狗，系統異常，自動重啟 |
溫度參數
項目 | 內容 |
工作溫度 | -20 oC ~+70oC |
儲存溫度 | -40 oC ~+80oC |
相對濕度 | 95%(無凝露) |

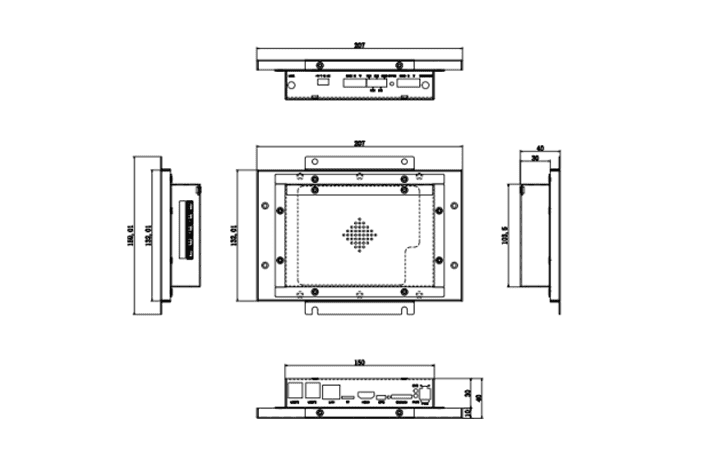

產品尺寸
選型指南
產品型號 | CPU方案 | 系統版本 | 雙屏異顯 | 屏幕接口 | WiFi |
CM580-6DFI-7 | RK3288 | Android7.1.2/Linux | 支持 | LVDS、HDMI、MIPI | 可選 |

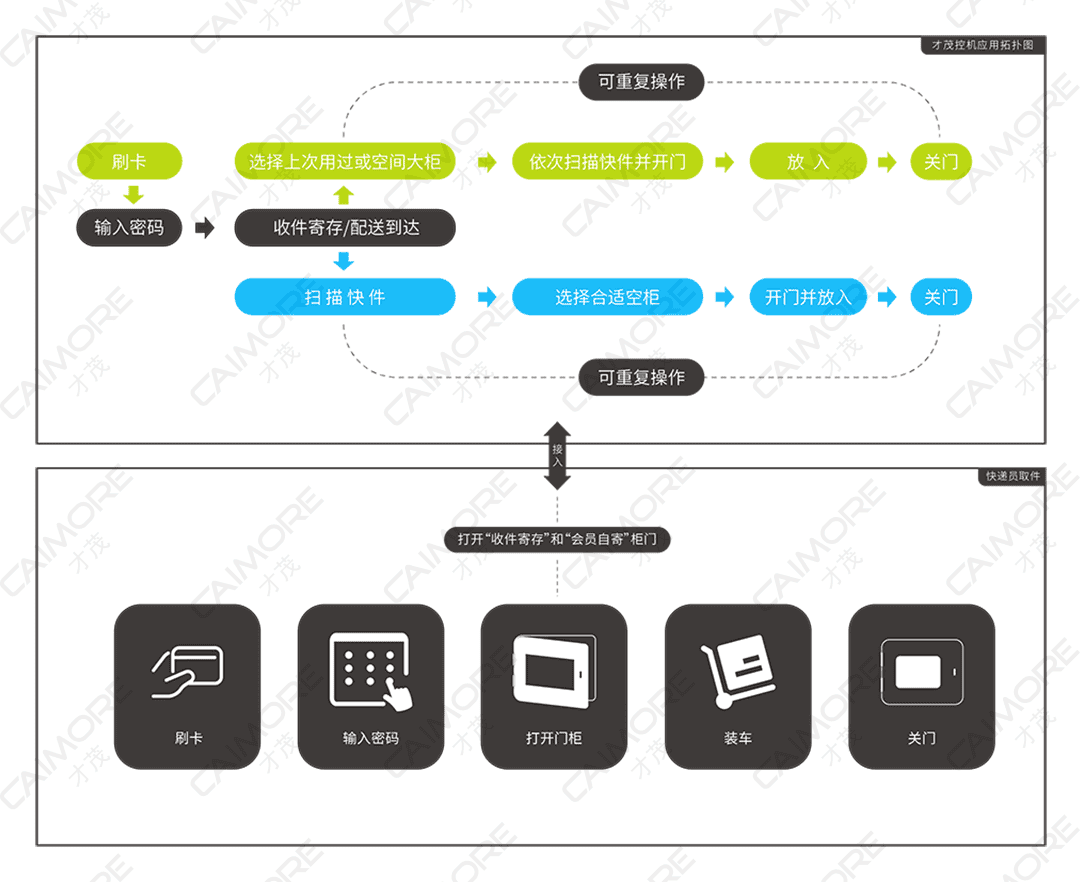

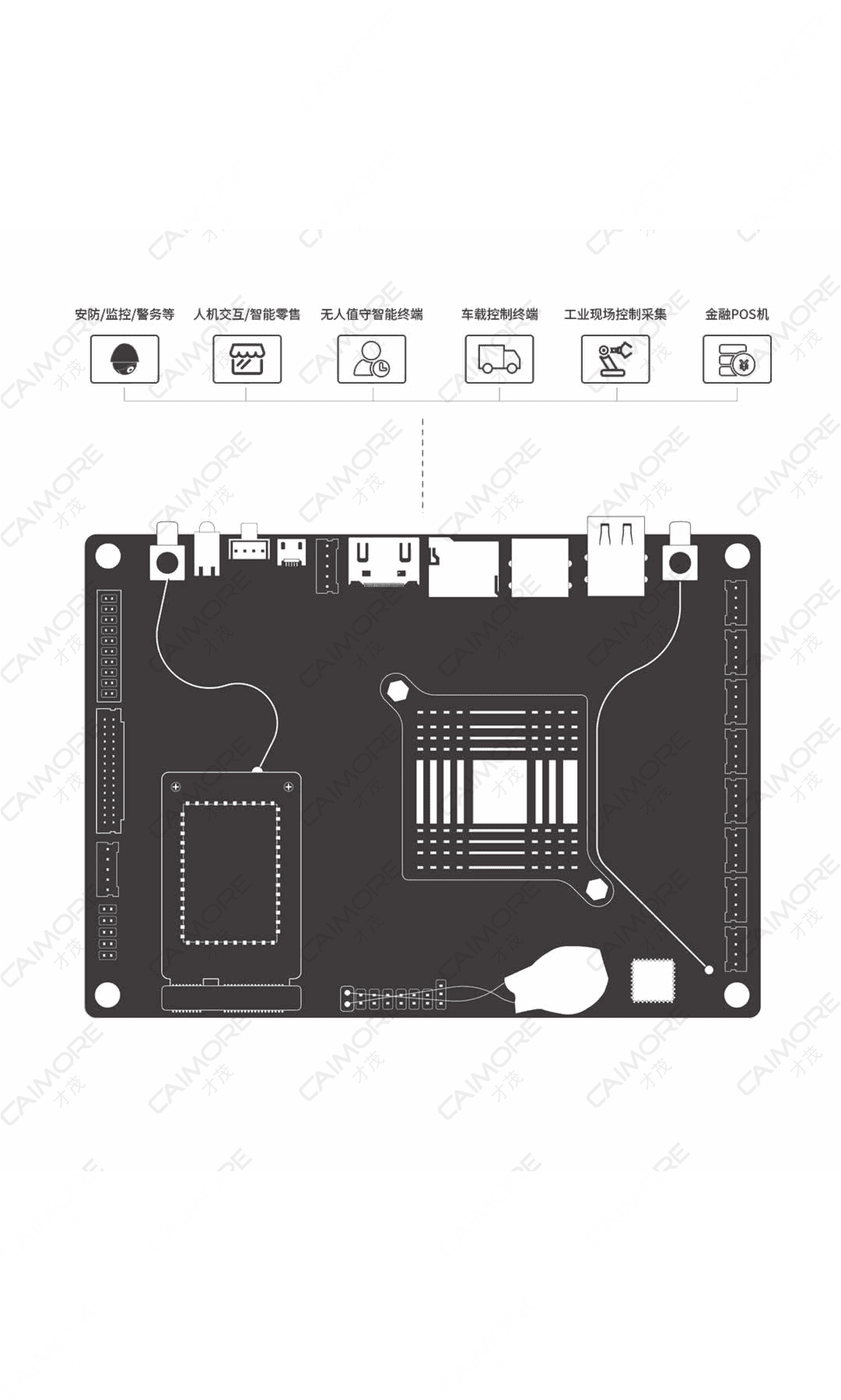

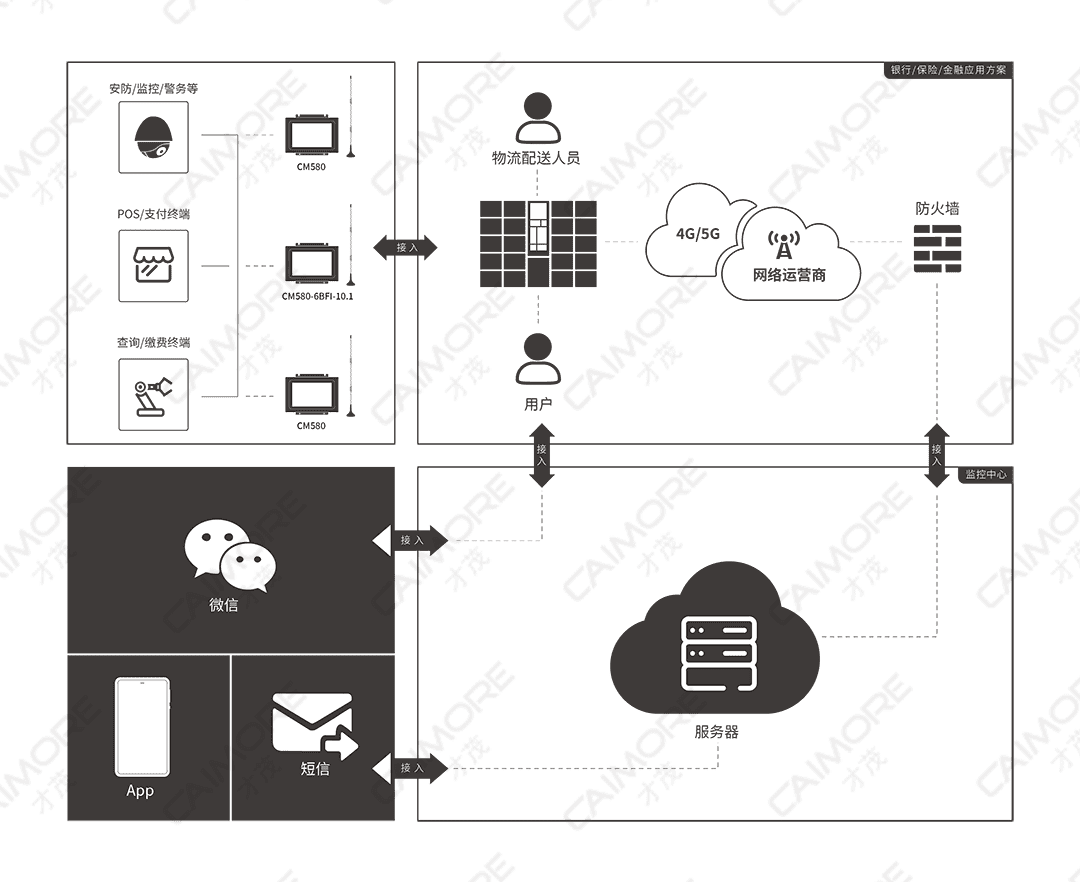

應用方案
主板.png)
