CM520-3DF IDU
產品采用開放式軟件架構設計，是一款金屬外殼設計，支持 5G/4G 網絡(可選)，支持 VPN（ 包 括 PPTP、L2TP、IPSEC 和 OpenVPN） ，IPTABLE 防火墻，靜態及動態路由，PPPOE，PPP client， DHCP server 及 DHCP client， DDNS， 防火墻， SNAT/DNAT， DMZ 主機， WEB 配置， 支持 APN/VPDN，支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線。支持 1 路千兆網口、5 路百兆網口（ 其中路 POE）、1 路 RS232 接口、2 路 RS485、1 路 AC220V 輸入、2 路AC220V 輸 出、2 路 DC-48V 輸出、1 路 DC12V 輸出。
產品特性
? 提供集成化模塊服務，接口豐富，兼容性強，可同時接入多種外設終端
可選配4G/5G通信。支持 1 路千兆網口口、5路百兆網口（其中1路POE）、1路232接口、2路RS485（帶12V輸出）、1路AC220V 輸入、1路DC-48V輸入，2路AC220V 輸出、2路DC-48V 輸出、1路DC12V 輸出、2路DI接口、2路DO接口。
? 在線維持專利技術
(1) 支持在線維持功能，預防掉線處理，應用特殊的算法通過不斷與基站交互通信，激活設備在線狀態來保證在線的穩定性；
(2) 重新建立撥號機制，即使掉線也會在幾十毫秒內再度上線，時間短到人絲毫察覺不出來；
(3) 對通信模塊重新啟動，建立新的連接；
(4) 對設備進行斷電整機重啟，不用人工現場拔電處理，減少企業維護成本。
? 全網通
(1) 5G蜂窩接入，支持SA和NSA組網；
(2) 4G蜂窩接入，CAT1/CAT4/CAT6組網,向下兼容3G/2G網絡；
(3) 支持eSIM功能，實現不同運營商碼號空中下發，并可遠程手動切換或基于網絡質量自動切換最優質的運營商網絡
? VPN安全隧道，保障市政項目信息安全
具有多種VPN加密隧道功能。有效杜絕數據泄露、身份偽裝、非法操作、惡意攻擊等安全問題，實力保障智慧桿等市政應用數據傳輸安全。
? 支持二次開發
采用Linux 操作系統，集成Python開發環境和C語言開發環境，提供SDK供用戶二次應用開發，快速接入平臺；
? 支持大規模部署
在工業物聯網的應用中，面臨成千上萬的終端設備聯網聯控，要部署數以萬計的路由器，才茂網關具備web網管、SNMP網管功能，實現遠程配置、遠程升級、路由OTA升級、用戶應用程序OTA升級等，有效幫助您解決設備管理和部署的問題；
? 支持多種工業協議
(1) 為了兼容市面眾多的控制器設備，支持如下工業協議：內嵌TCP/IP協議棧，支持IPv4、IPv6、TCP、UDP、DTLS、MQTT、MODBUSTCP Slave等協議。
? 支持多種工業云生態
才茂設備支持如下工業云平臺：阿里云、騰訊云、電力云平臺、華為云等IOT云平臺，為了客戶提供更多的解決方案，才茂會致力于發展工業物聯網云生態；
? 完備的安全特性
（1）支持VPN安全隧道功能，包括PPTP、L2TP、IPSEC和OPENVPN，并且支持多種協議：TCP/IP，UDP，ICMP等；
（2）DMZ隔離、虛擬IP映射、MAC-IP地址綁定、WAN口限制訪問等防火墻功能，多重安全保護措施，保障網絡不被外界攻擊；
（3）支持設備用戶權限管理、網絡安全、數據安全等多個層面提供安全防護功能；
（4）支持Auto MDI/MDIX，網口工作模式可配置，至少支持1WAN+4LAN（路由模式）、2WAN+3LAN（2個VLAN業務網，交換機模式）、 5LAN （默認，1個VLAN業務網，交換機模式）等工作模式。
（5）支持NTP功能，可實現自動網絡校時
? 高可靠性設計
(1) 三層系統保護:在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM(Virtual Man Watch)檢測保護功能，網絡異常或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常時需要上門拔電的麻煩，保證系統穩定可靠；
(2) 高速處理CPU：采用高速的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“宕機”等疑難問題；
(3) 支持AC220V與DC -48V雙電源接口輸入，實現雙電源自動切換。
? 超強的環境耐受能力，為長時穩定工作提供基礎保障!
特制金屬外殼，航天接口設計。防水型設計耐高溫潮濕環境，能有效抵抗磁干擾。在各種惡劣環境下都能長時間穩定工作。
技術參數
軟件規格：
項 目 | 內 容 |
網絡互聯 | |
網絡接入 | APN、VPDN |
接入認證 | CHAP/PAP/MS-CHAP/MS-CHAPV2 |
網絡制式 | 具體參照“無線參數” |
LAN協議 | ARP、EtherNet |
網絡協議 | |
IP應用 | Ping、Traceroute、DHCP服務器/中繼/客戶端、DNS中繼、動態域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP |
IP路由 | 靜態路由、動態路由 |
網絡安全 | |
防火墻 | 全狀態包檢測（SPI)、防范拒絕服務（DoS）攻擊 |
過濾多播/Ping數據包、訪問控制列表（ACL) | |
NAT、PAT、DMZ、端口映射、虛擬服務器 | |
多級用戶 | 用戶分級管理 |
AAA | 本地認證、Radius、Tacacs+、LDAP |
數據安全 | IPSec VPN、OPENVPN、CA（可自動申請） |
可靠性 | |
備份功能 | 支持光纖接入，VRRP,接口備份，雙SIM卡備份 |
鏈路在線檢測 | 發送心跳包檢測，斷線自動連接 |
內嵌看門狗 | 設備運行自檢技術，設備運行故障自修復 |
網絡管理 | |
配置方式 | 本地或遠程HTTP、HTTPS、Telent、SSH等方式 |
升級方式 | 支持專用升級機制，利用本地或遠程方式進行固件升級 |
短信功能（可選） | 狀態查詢、配置、重啟 |
按需撥號 | 數據激活、短信激活、定時上下線 |
網管功能 | SNMP |
DM | 集中管理，批量配置 |
網絡診斷 | Ping、Traceroute、Sniffer(網絡抓包工具） |
開發平臺 | |
支持多種平臺 （可選） | Python開發，實現客戶定制開發 |
亞馬遜AWS | |
騰訊云 | |
電力專網云平臺 | |
阿里云等IOT云平臺 | |
工業協議 | |
支持多種工業協議 （可選） | Modbus TCP |
Modbus RTU | |
EtherNet/IP | |
Modbus TCP Slave等 | |
硬件規格：
外設接口信號參數：
項 目 | 內 容 |
AC接口 | 1路AC220V輸入，電流2A； 2路AC220V輸出，電流1A； |
DC接口 | 1路DC-48V輸入、電流10A； 2路DC-48V輸出，電流5A； 1路DC12V輸出，電流2A； |
以太網口 | 1路RJ45網口，10/100/1000Mbps； 5路RJ45網口，10/100Mbps，1路POE，支持POE+，單路POE功率可達25W，自適應MDI/MDIX，內置1.5KV電磁隔離保護； |
串口接口 | 2路標準RS485接口；1路RS232接口； |
天線接口 | 標準 SMA 陰頭天線接口，特性阻抗 50 歐； |
UIM 卡接口 | 1.8V/3V 標準的推桿式用戶卡接口，內置 15KV ESD 保護； |
指示燈 | 具有電源、SYS、ALM、4G/5G在線指示燈等； |
TF卡接口 | 1個標準彈式TF卡接口，支持各種TF卡； |
RESET 按鍵 | 復位按鍵，恢復出廠設置； |
數字量接口 | 2路DI接口，2路DO接口； |
無線參數：
項 目 | 內 容 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 （SA/NSA頻段） | 5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 |
標準及頻段 （TDD頻段） | LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz |
標準及頻段 （FDD頻段） | LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz |
編碼方案 | NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信帶寬 （5GSA/NSA） | 5G NR： DL 3.4Gbps， UL 350Mbps |
通信帶寬 ( TDD頻段) | LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
通信帶寬 （ FDD頻段） | LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
發射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
接收靈敏度 | <-109dBm |
硬件系統：
項 目 | 內 容 |
CPU | 工業級高性能嵌入式處理 CPU，主頻 880MHz |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
FLASH | 256MB有足夠大的內存來存放程序和數據 |
RAM | 128MB有足夠大的緩存來提高系統運算速度 |
供電情況：
項 目 | 內 容 |
供電電壓 | AC220V與DC-48V雙電源供電，雙電源自動切換 |
溫度參數：
項目 | 內容 |
工作溫度 | -25 oC ~+65oC |
儲存溫度 | -40~+80oC |
相對濕度 | 95%(無凝結) |
EMC指標：
項 目 | 內 容 |
靜電 | EN61000-4-2,level2 |
輻射電場 | EN61000-4-3,level2 |
脈沖電場 | EN61000-4-4,level2 |
浪涌 | EN61000-4-5,level2 |
傳導騷擾 | EN61000-4-6,level2 |
工頻磁場 | EN61000-4-8,level2 |
物理特性：
項 目 | 內 容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 260*160*44.5mm（不包括天線及固定件） |
防震 | IEC60068-2-27 |
振動 | IEC60068-2-6 |
跌落 | IEC60068-2-32 |
產品認證：
項 目 | 內 容 |
國內認證 | 工信部進網許可證、3C、EMC、鐵道部CRCC認證、摩爾高低溫檢測 |
國外認證 | CE、FCC、E-mark、ROHS認證 |

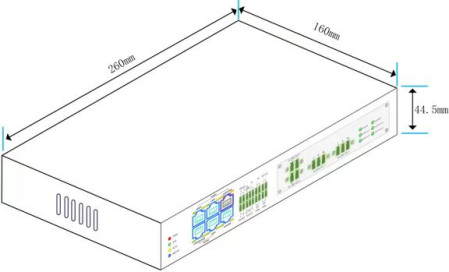

產品尺寸
選型指南
產品型號 | 接口類型 | 支持網絡接入方式 | 數據緩存 |
CM520-3DF | AC220V接口，DC-48V 接口，以太網接口，DC輸出接口 | 網口，4G全網通 | FLASH 256MB RAM 128MB |
