網絡互聯

網絡接入

APN、VPDN

接入認證

CHAP/PAP/MS-CHAP/MS-CHAPV2

網絡制式

具體參照“無線參數”

LAN協議

ARP、EtherNet

網絡協議

IP應用

Ping、Traceroute、DHCP服務器/中繼/客戶端、DNS中繼、動態域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP，TR069

IP路由

靜態路由、動態路由

網絡安全

防火墻

全狀態包檢測（SPI)、防范拒絕服務（DoS）攻擊

過濾多播/Ping數據包、訪問控制列表（ACL)

NAT、PAT、DMZ、端口映射、虛擬服務器

多級用戶

用戶分級管理

AAA

本地認證、Radius、Tacacs+、LDAP

數據安全

IPSec VPN、OPENVPN、CA（可自動申請）

可靠性

備份功能

VRRP,接口備份，雙SIM卡備份

鏈路在線檢測

發送心跳包檢測，斷線自動連接

內嵌看門狗

設備運行自檢技術，設備運行故障自修復

WLAN(可選）

協議標準

IEEE802.11ac/a/b/g/n

安全特性

開放系統、共享密鑰、WPA/WPA2認證，WEP/TKIP/AES加密

工作模式

AP、Client工作模式

網絡管理

配置方式

本地或遠程HTTP、HTTPS、Telent、SSH等方式

升級方式

支持專用升級機制，利用本地或遠程方式進行固件升級

短信功能（可選）

狀態查詢、配置、重啟

按需撥號

數據激活、短信激活、定時上下線

網管功能

SNMP ，TR069

DM

集中管理，批量配置

網絡診斷

Ping、Traceroute、Sniffer(網絡抓包工具）

開發平臺

支持多種平臺

（可選）

Python開發，實現客戶定制開發

華為云

騰訊云

電力云平臺

阿里云等IOT云平臺

工業協議

支持多種工業協議

（可選）

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave

TR069 ,IEC101, IEC103，IEC104， DLT645協議協議等

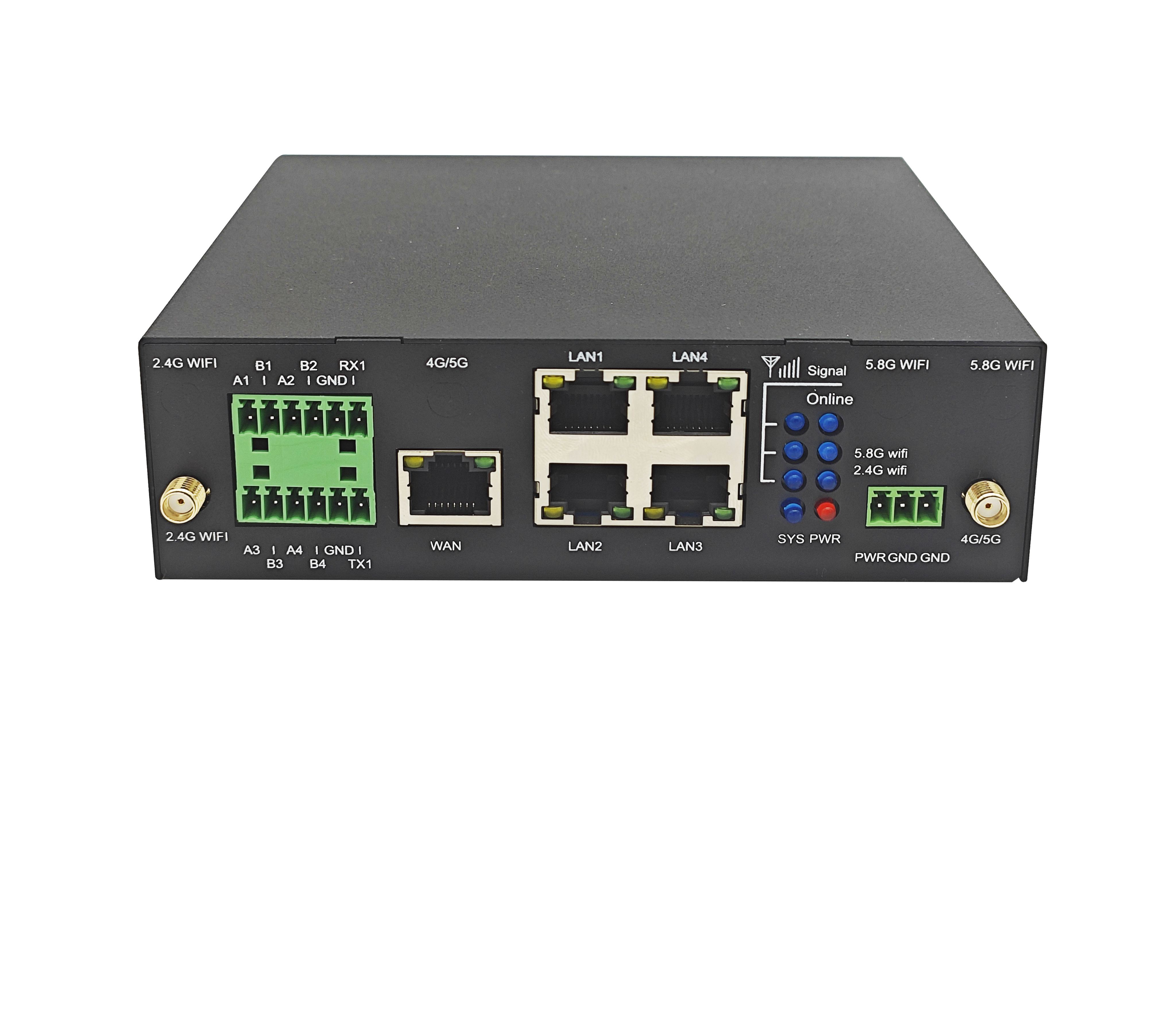

以太網口

1路RJ45WAN口，10/100/1000Mbps；

4路RJ45LAN口，10/100/1000Mbps，自適應MDI/MDIX，內置1.5KV電磁隔離保護；

端子串口

2 路 RS232 串口和4路RS485串口 ，

數據位：7、8 位

停止位：1、2 位

校驗位：無校驗、奇校驗、偶校驗

串口速率：300bps ~ 4000000bps

流控位：無流控、硬流控或軟流控

端子IO口

2路DI,

2路DO,

1路繼電器

3G/4G/5G

天線接口

標準 SMA 陰頭天線接口，特性阻抗 50 歐；公司可以選配3M/5M/10M/15M 的天線延長線，滿足客戶的不同使用場合需要

WIFI 天線接口

標準 SMA 陰頭天線接口，特性阻抗 50 歐

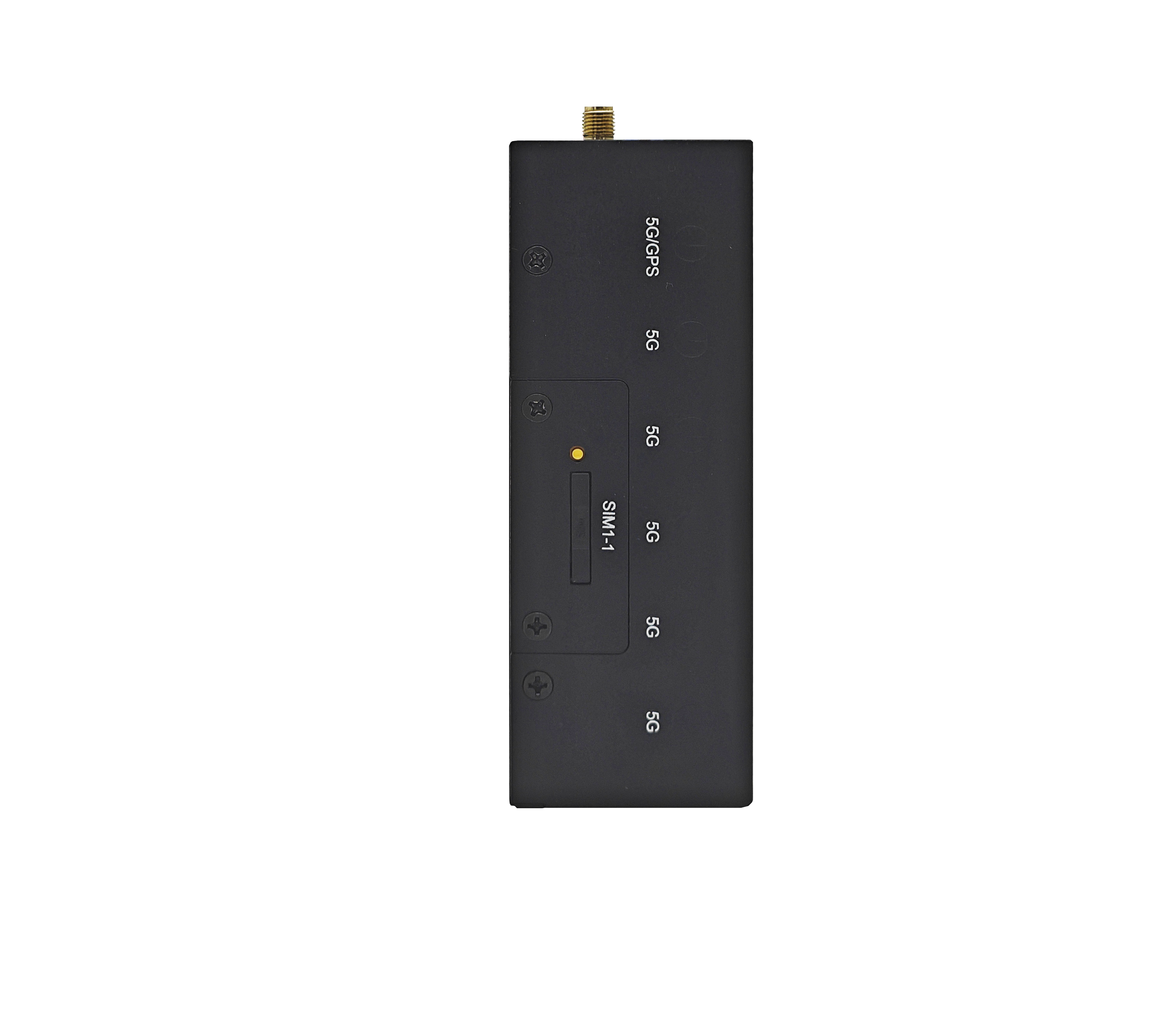

UIM 卡接口

1.8V/3V/5V 標準的推桿式用戶卡接口，內置 15KV ESD 保護

電源接口

工業級端子接口座

指示燈

POWER、 ONLINE信號指示燈、2.4WIFI、5.8WIFI、SYS指示燈

RESET 按鍵

復位按鍵，恢復出廠設置

無線模塊

采用工業級無線模塊

標準及頻段

（SA/NSA頻段）

5G NR：3GPP Rel-16 NSA/SA operation, Sub-6 GHz

5G NR SA/NSA :n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

標準及頻段

（TDD頻段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

1.8G 專網 TD-LTE:

B59/62（ 1.8G） :1785~1805MHz

標準及頻段

（FDD頻段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

編碼方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信帶寬

（5GSA/NSA）

5G NR： DL 3.4Gbps， UL 350Mbps

通信帶寬

( TDD頻段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信帶寬

（ FDD頻段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

發射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收靈敏度

<-109dBm

功能支持

支持?jǐn)?shù)據、語音、短信和傳真

電力國網加密

支持SM1、SM2 和 SM3 等算法，可以實現數據的加密、解密、簽名、驗簽、身份認證、訪問權限控制、通信線路保護等多種功能，保證了終端設備數據存儲、傳輸、交互的安全性

具有真隨機數發生器符合 FIPS140-2 標準，符合商用密碼管理局隨機數檢測標準

支持電壓監測、頻率監測等安全防護機制。

國家國密加密

1.滿足商密安全檢測標準 GM/T 0008-2012《安全芯片密碼檢測標準》安全等級第二級唯一序列號

2.真隨機數發生器，符合 FIPS140-2 標準，符合商用密碼管理局隨機數檢測標準

3.硬件國密算法 SM1~7/AES/DES/TDES/RSA/協處理器

4.哈希算法引擎，支持 SHA1、SHA256

WIFI 模塊

采用芯片內嵌 WIFI 模塊，高集成，穩定性好

WIFI 標準

支持 802.11 b/g/n/ac 標準，速度支持

6M/9M/12M/18M/24M/36/48/54Mbps/450Mbps最高可達 600Mbps

加密方式

支持 WEP、WPA 和 WPA 2加密，內置 802.11I 4.0TKIP、AES 和

CCMP 等硬件安全引擎

AP 方式

支持 AP、中繼模式

傳輸距離

室外無阻攔，室外覆蓋范圍可達 100 米

CPU

工業級高性能嵌入式處理 CPU，主頻 880MHz

MMU

CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常

FLASH

32MB有足夠大的內存來存放程序和數據

SDRAM

512MB有足夠大的緩存來提高系統運算速度

供電電壓

寬電壓設計，DC 7V到DC32V電源（7-50V工作電壓可選配）都可以直接給設備供電；同時內置電源反向保護和過壓過流保護

標配電源

4G通信DC9V/1.3A，5G通信DC12/2A

通信電流

通信時平均電流：650mA@+9VDC;

登網瞬間峰值電流：1.0A@+9VDC

待機電流

待機平均電流：<350mA@+9VDC

工作溫度

-25 oC ~+65oC

儲存溫度

-40~+85oC

相對濕度

95%(無凝結)

靜電

EN61000-4-2,level2

輻射電場

EN61000-4-3,level2

脈沖電場

EN61000-4-4,level2

浪涌

EN61000-4-5,level2

傳導騷擾

EN61000-4-6,level2

工頻磁場

EN61000-4-8,level2

外殼

采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP40；特別適合于環境惡劣的工業控制領域

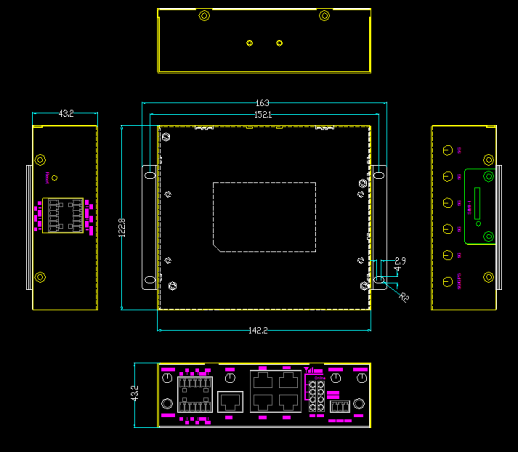

產品外形尺寸

142.2*122.8*43.2mm（不包括天線及固定件）其他產品尺寸參照附錄

產品包裝尺寸

324*240*75mm

重量

0.54kg（不包括天線及電源適配器）

防震

IEC60068-2-27

振動

IEC60068-2-6

跌落

IEC60068-2-32

國內認證

工信部進網許可證、3C、EMC、鐵道部CRCC認證、摩爾高低溫檢測

國外認證

CE、FCC、E-mark、ROHS認證
