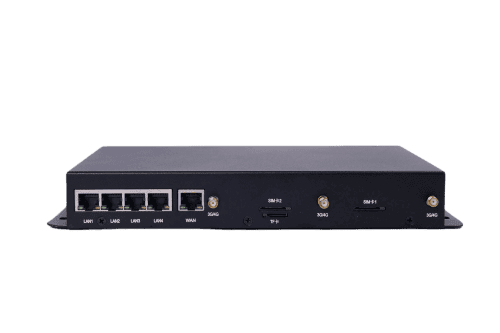

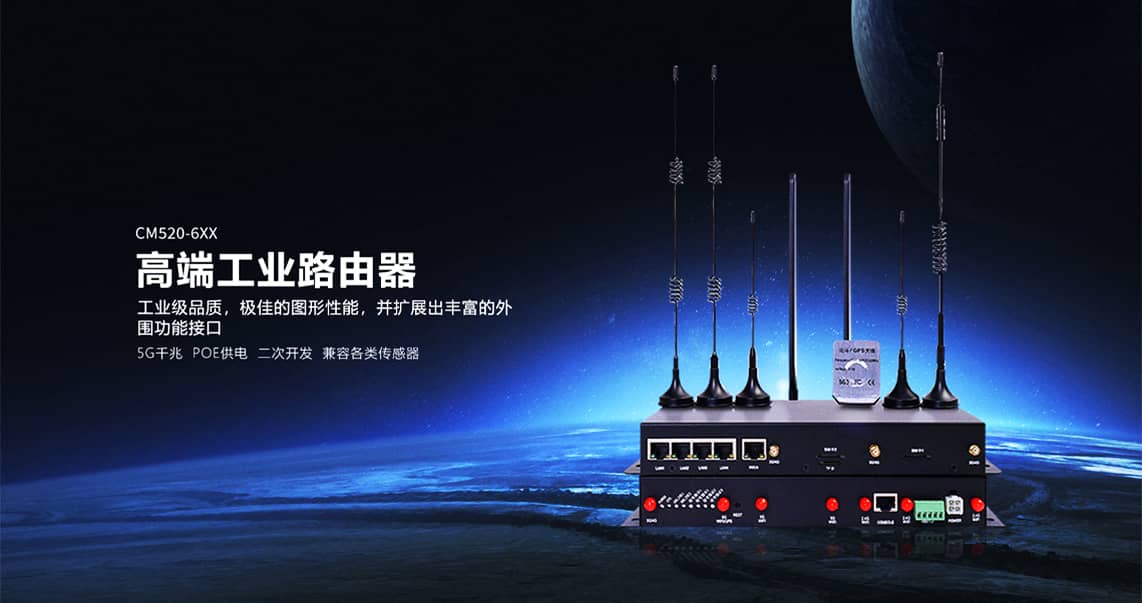

CM520-63系列 單模 5.8GWIFI
產品特性

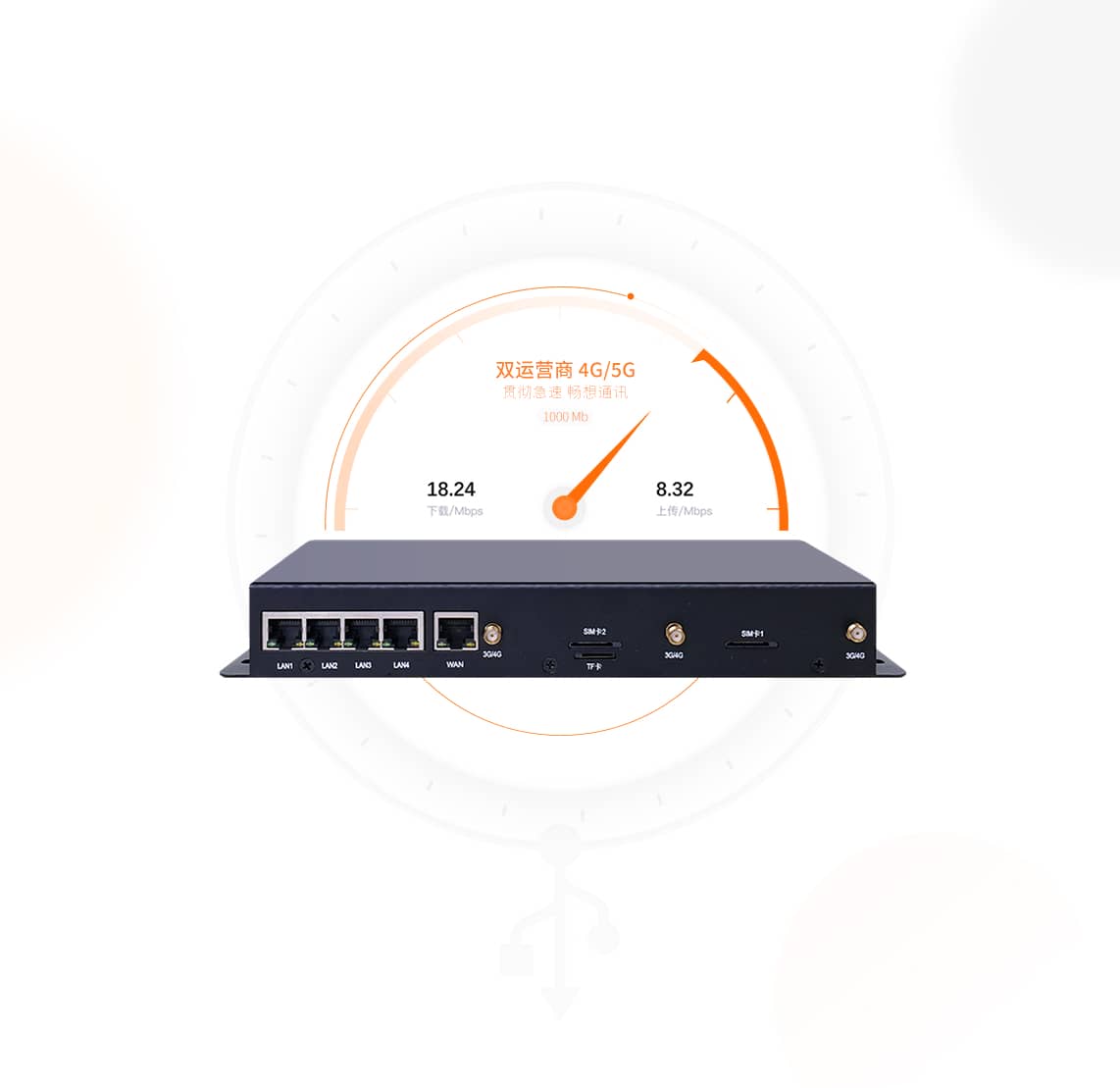

5G/4G 雙運營商
才茂通訊采用5G千兆網口 POE供電 安全穩定性能大提升
更多設備

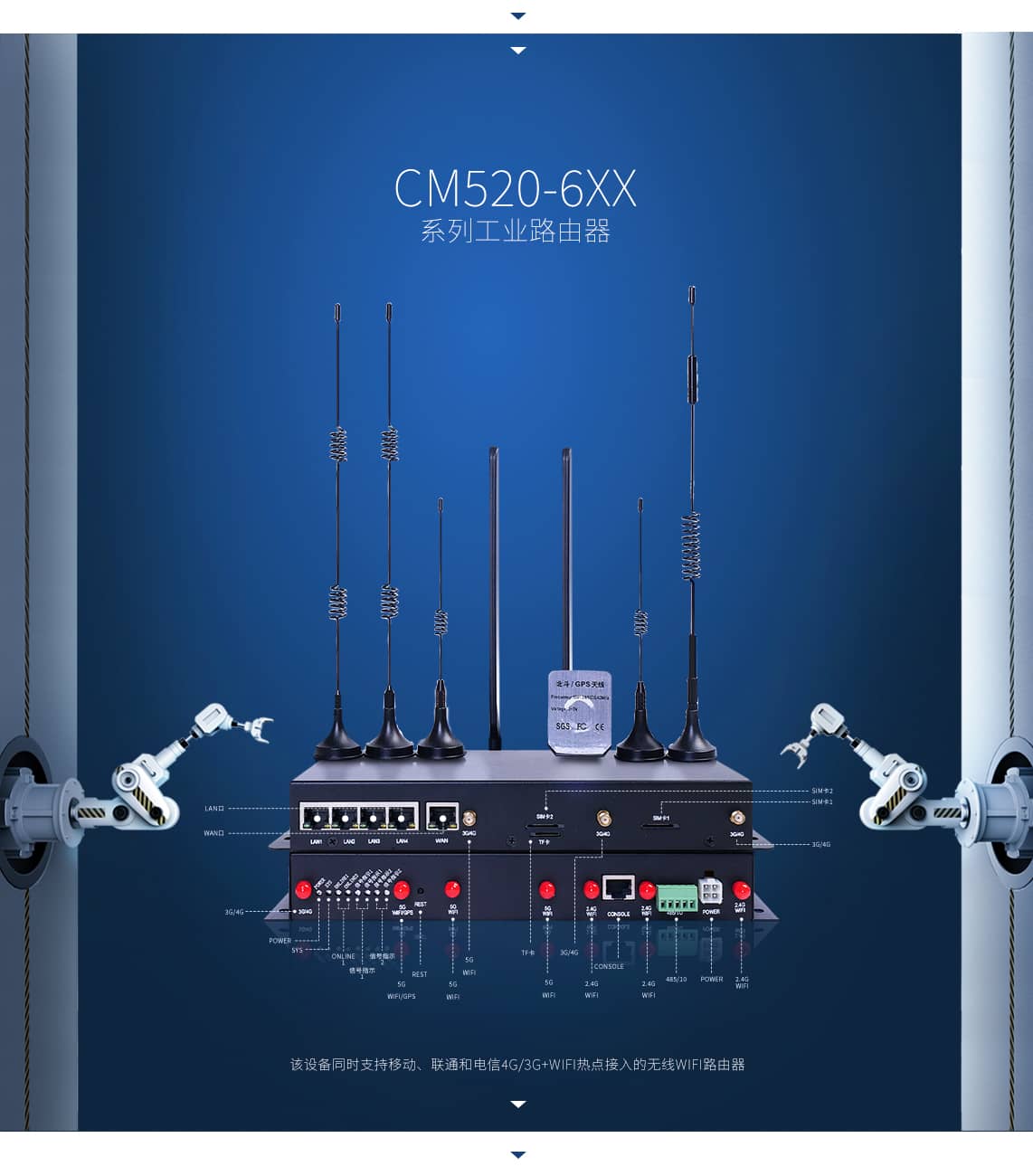

才茂CM520-6X系列路由器支持4個口以太網通信，1口WAN通信，WIFI和廣域網4G/3G無線通信功能的設備，設備加載了廣域網通信VPN隧道、WIFI局域網
傳輸?shù)陌踩J(rèn)證等安全功能，實現無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶服務。
強大兼容 擴展覆蓋
設備集成4個千兆網口，支持全網通5G網絡接入，可多網同時在線。已通過運營商的5G網絡速率測試。5G網絡無縫切換、超強WIFI覆蓋能力。支持IPTABLE防火墻
靜態及動態路由PP0EPPP，server及PPP，client，DHCP，server及DHCP client，DDNS，防火墻，SNAT/DNAT， DMZ 主機，WEB配置，支持APNVPDN。
硬件升級
高性能處理器及時響應,穩定,可靠,安全享受急速5g
遠程管理
遠程操控 簡單方便快速反應省時省力

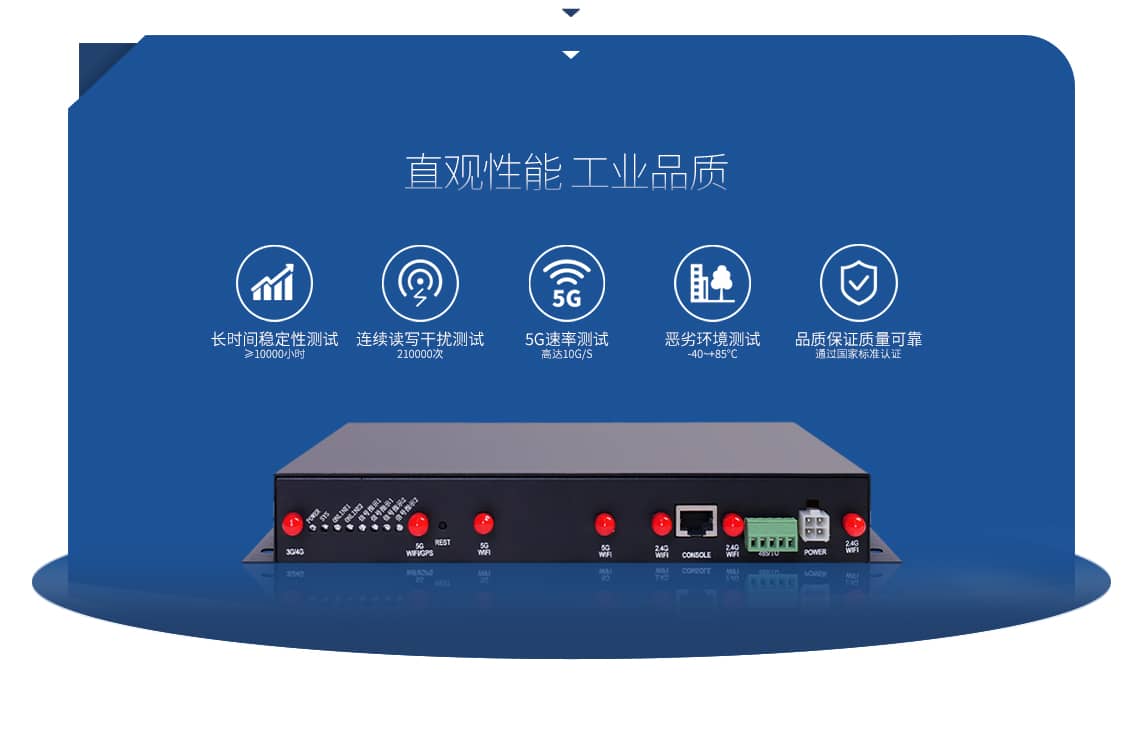

可靠穩定
才茂CM520-56采用工業級器件材料，耐高低溫（-35°C至75°C）防潮防雷抗電磁干擾，為通訊而生
技術參數
硬件規格：
項 目 | 內 容 |
網絡互聯 | |
網絡接入 | APN、VPDN |
接入認證 | CHAP/PAP/MS-CHAP/MS-CHAPV2 |
網絡制式 | 具體參照“無線參數” |
LAN協議 | ARP、EtherNet |
網絡協議 | |
IP應用 | Ping、Traceroute、DHCP服務器/中繼/客戶端、DNS中繼、動態域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP |
IP路由 | 靜態路由、動態路由 |
網絡安全 | |
防火墻 | 全狀態包檢測（SPI)、防范拒絕服務（DoS）攻擊 |
過濾多播/Ping數據包、訪問控制列表（ACL) | |
NAT、PAT、DMZ、端口映射、虛擬服務器 | |
多級用戶 | 用戶分級管理 |
AAA | 本地認證、Radius、Tacacs+、LDAP |
數據安全 | IPSec VPN、OPENVPN、CA（可自動申請） |
可靠性 | |
備份功能 | VRRP,接口備份，雙SIM卡備份 |
鏈路在線檢測 | 發送心跳包檢測，斷線自動連接 |
內嵌看門狗 | 設備運行自檢技術，設備運行故障自修復 |
WLAN(可選） | |
協議標準 | IEEE802.11ac/a/b/g/n |
安全特性 | 開放系統、共享密鑰、WPA/WPA2認證，WEP/TKIP/AES加密 |
工作模式 | AP、Client工作模式 |
網絡管理 | |
配置方式 | 本地或遠程HTTPS、Telent、SSH方式 |
升級方式 | 本地或遠程日志輸出、日志掉電保存 |
短信功能（可選） | 狀態查詢、配置、重啟 |
按需撥號 | 數據激活、短信激活、定時上下線 |
網管功能 | SNMP |
DM | 集中管理，批量配置 |
網絡診斷 | Ping、Traceroute、Sniffer(網絡抓包工具） |
開發平臺 | |
支持多種平臺 （可選） | Python開發，實現客戶定制開發 |
亞馬遜AWS | |
騰訊云 | |
電力云平臺 | |
阿里云等IOT云平臺 | |
工業協議 | |
支持多種工業協議 （可選） | Modbus TCP |
Modbus RTU | |
EtherNet/IP | |
Modbus TCP Slave等 | |
硬件規格：
項 目 | 內 容 |
串口RS232 | 1個RS232串口、數據位：7、8位 停止位：1、2位 校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK校驗 串口速率：110bps ~ 230400bps 流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控 |
WAN口 | 1個10/1000M自適應，內置隔離，支持自動翻轉（Auto MDI/MDIX）；支持PPPOE撥號 |
以太網口 | 4個10/1000M自適應LAN口，支持自動翻轉（Auto MDI/MDIX）；內置1.5KV電磁隔離保護 |
GPS天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 |
指示燈 | 電源指示燈；SYS系統指示燈；鏈路1在線狀態指示燈；鏈路1在線信號指示燈； 鏈路2在線狀態指示燈；鏈路2在線信號指示燈； |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；可以選配3M/5M/10M/15M的天線延長線。 |
UIM卡接口 | 支持雙UIM卡接口，1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
電源接口 | 航空頭接口或者車載接口 |
WIFI接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線。 |
RESET按鍵 | 復位按鍵，恢復出廠設置 |
TF卡接口 | 支持1個TF卡槽 |
USB接口 | 1個USB接口，USB2.0，HOST接口，速率12Mbps |
I/O口 | 支持3路由I/O口，可以應用于車輛檢測和控制。此功能非標配，需要定制。 |
無線參數：
項 目 | 內 容 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 （SA/NSA頻段） | 5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 |
標準及頻段 （TDD頻段） | LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz |
標準及頻段 （FDD頻段） | LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz |
編碼方案 | NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信帶寬 （5GSA/NSA） | 5G NR： DL 3.4Gbps， UL 350Mbps |
通信帶寬 ( TDD頻段) | LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
通信帶寬 （ FDD頻段） | LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
發射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持?jǐn)?shù)據、語音、短信和傳真 |
WiFi參數：
項目 | 內容 |
WIFI模塊 | 802.11b/g/n 雙頻3×3 MIMO（450Mbps） 802.11 ac 雙頻3×3 MIMO（1.3Gbps） |
WIFI工作頻段 | 802.11b/g/n 2.412~2.472GHz，13個信道（3個非重疊信道） 802.11a/n 5.180～5.825 GHz |
WIFI輸出功率 | 整機23dBm |
MTBF | ≥100,000小時 |
用戶數量 | 單頻支持同時150個用戶接入，雙頻支持同時254個用戶接入。 |
安全參數 | 支持64/128位WEP加密； 支持WPA-PSK/WPA2-PSK認證類型 支持TKIP、CCMP/AES加密算法； |
傳輸距離 | 室外無阻攔/空曠，覆蓋范圍可達150米 |
GPS參數：
項目 | 內容 |
模塊 | 采用工業級GPS/北斗模塊 |
接收機類型 | 接收全球定位系統， 50個頻道， L1的頻率，1.023兆赫芯片速度， C / A碼1.023兆赫芯片速度； 支持 SBAS:WAAS,EGNOS,MSAS,兼容GALILEO |
定位精確度 | Position：2.5m CPE SBAS:2.0m CPE |
速度精度 | 速度精度 < 0.01米/秒（高速）<0.01° (heading)，（ 50 % @ 30米/秒） |
時間精度 | 1微妙同步GPS時間 |
捕捉時間 | 冷啟動：27S；輔助啟動:<3秒；熱啟動：<1秒 |
數據格式 | NMEA-1083,SiRD二進制 |
輸入信息 | NMEA,SiRF二進制 高度/位置/日期/時間 |
輸出信息 | NMEA-0183,SiRF二進制，GGA GSA GSV RMC VTG GLL |
秒脈沖輸出 | 1pps精度±1us |
導航數據更新速率 | 5Hz |
靈敏度 | 跟蹤：-162dBm;冷啟動：-147dBm;熱啟動：-156dBm |
硬件系統：
項 目 | 內 容 |
CPU | 工業級高性能ARM嵌入式處理器CPU，主頻1.4Ghz(雙核)，副頻733Mhz(雙核)。 |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常。 |
FLASH | NOR FLASH 256Mbit，有足夠大的內存來存放程序和數據。 |
DDR3 | 內存支持32bit DDR3/4G-16Gbits，有足夠大的緩存來提高系統運算速度。 |
TF卡 | 支持最高512G TF卡（可擴展），可以存放上千部音樂和電影。 |
SSD固態硬盤 | 支持最高2T大容量固態硬盤（可擴展），可存儲資源更加豐富。 |
供電情況：
項 目 | 內 容 |
供電電壓 | 寬電壓設計，DC 6V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC12V/2A |
通信電流 (參考雙模雙WIFI配置） | 通信時平均電流：500mA/12VDC; 登網瞬間峰值電流：700mA@+12VDC |
待機電流 (參考雙模雙WIFI配置） | 待機平均電流：<450mA@+12VDC |
溫度參數：
項 目 | 內 容 |
工作溫度 | -35 oC ~+75oC |
擴展工溫度 | -40 oC~+80oC |
儲存溫度 | -40~+85oC |
相對濕度 | 95%(無凝結) |
EMC指標：
項 目 | 內 容 |
靜電 | EN61000-4-2,level3 |
輻射電場 | EN61000-4-3,level3 |
脈沖電場 | EN61000-4-4,level3 |
浪涌 | EN61000-4-5,level3 |
傳導騷擾 | EN61000-4-6,level3 |
工頻磁場 | EN61000-4-8,水平方向/垂直方向400A/m(level3) |
物理特性：
項 目 | 內 容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 228(寬)mm×35(高)mm×144(深)mm（不包括天線及固定件） |
重量 | 1.02kg |
防震 | IEC60068-2-27 |
振動 | IEC60068-2-6 |
跌落 | IEC60068-2-32 |
產品認證：
項 目 | 內 容 |
國內認證 | 工信部進網許可證、3C、EMC、鐵道部CRCC認證、摩爾高低溫檢測 |
國外認證 | CE、FCC、E-mark、ROHS認證 |

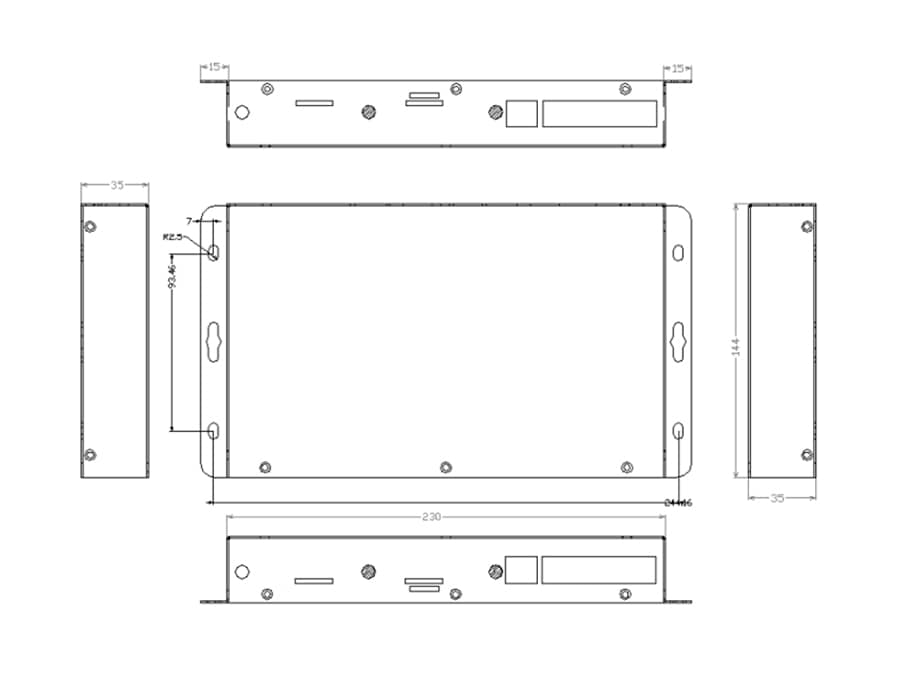

產品尺寸
選型指南
產品型號 | 配置 | 支持網絡 | 支持GPS/北斗 | 5.8GWIFI | 2.4GWIFI |
CM520-61F | 單4G 模塊雙WIFI | 4G全網通 | 不支持 | 支持 | 支持 |
CM520-61FS | 單5G 模塊雙WIFI | 5G全網通 | 不支持 | 支持 | 支持 |
CM520-62F | 單4G模塊 2.4GWIFI | 4G全網通 | 不支持 | 不支持 | 支持 |
CM520-62FS | 單5G模塊 2.4GWIFI | 5G全網通 | 不支持 | 不支持 | 支持 |
CM520-63F | 單4G模 塊5.8GWIFI | 4G全網通 | 不支持 | 支持 | 不支持 |
CM520-63FS | 單5G模 塊5.8GWIFI | 5G全網通 | 不支持 | 支持 | 不支持 |
CM520-64F | 單4G模塊 雙WIFI 帶GPS | 4G全網通 | 支持 | 支持 | 支持 |
CM520-64FS | 單5G模塊 雙WIFI 帶GPS | 5G全網通 | 支持 | 支持 | 支持 |
CM520-65F | 單4G模塊 2.4GWIFI 帶GPS | 4G全網通 | 支持 | 不支持 | 支持 |
CM520-65FS | 單5G模塊 2.4GWIFI 帶GPS | 5G全網通 | 支持 | 不支持 | 支持 |
CM520-66F | 單4G模塊 5.8GWIFI 帶GPS | 4G全網通 | 支持 | 支持 | 不支持 |
CM520-66FS | 單5G模塊 5.8GWIFI 帶GPS | 5G全網通 | 支持 | 支持 | 不支持 |
CM520-67F | 雙4G模塊 雙WIFI | 4G全網通 | 不支持 | 支持 | 支持 |
CM520-67FS | 雙5G模塊 雙WIFI | 5G全網通 | 不支持 | 支持 | 支持 |
CM520-68F | 雙4G模塊 雙WIFI 帶GPS | 4G全網通 | 支持 | 支持 | 支持 |
CM520-68FS | 雙5G模塊 雙WIFI 帶GPS | 5G全網通 | 支持 | 支持 | 支持 |
CM520-69F | 雙4G模塊 2.4GWIFI | 4G全網通 | 不支持 | 不支持 | 支持 |
CM520-69FS | 雙5G模塊 2.4GWIFI | 5G全網通 | 不支持 | 不支持 | 支持 |
CM520-6AF | 雙4G模塊 5.8GWIFI | 4G全網通 | 不支持 | 支持 | 不支持 |
CM520-6AFS | 雙5G模塊 5.8GWIFI | 5G全網通 | 不支持 | 支持 | 不支持 |
CM520-6BF | 雙4G模塊 2.4GWIFI帶GPS | 4G全網通 | 支持 | 不支持 | 支持 |
CM520-6BFS | 雙5G模塊 2.4GWIFI帶GPS | 5G全網通 | 支持 | 不支持 | 支持 |
CM520-6CF | 雙4G模塊 5.8GWIFI帶GPS | 4G全網通 | 支持 | 支持 | 不支持 |
CM520-6CFS | 雙5G模塊 5.8GWIFI帶GPS | 5G全網通 | 支持 | 支持 | 不支持 |

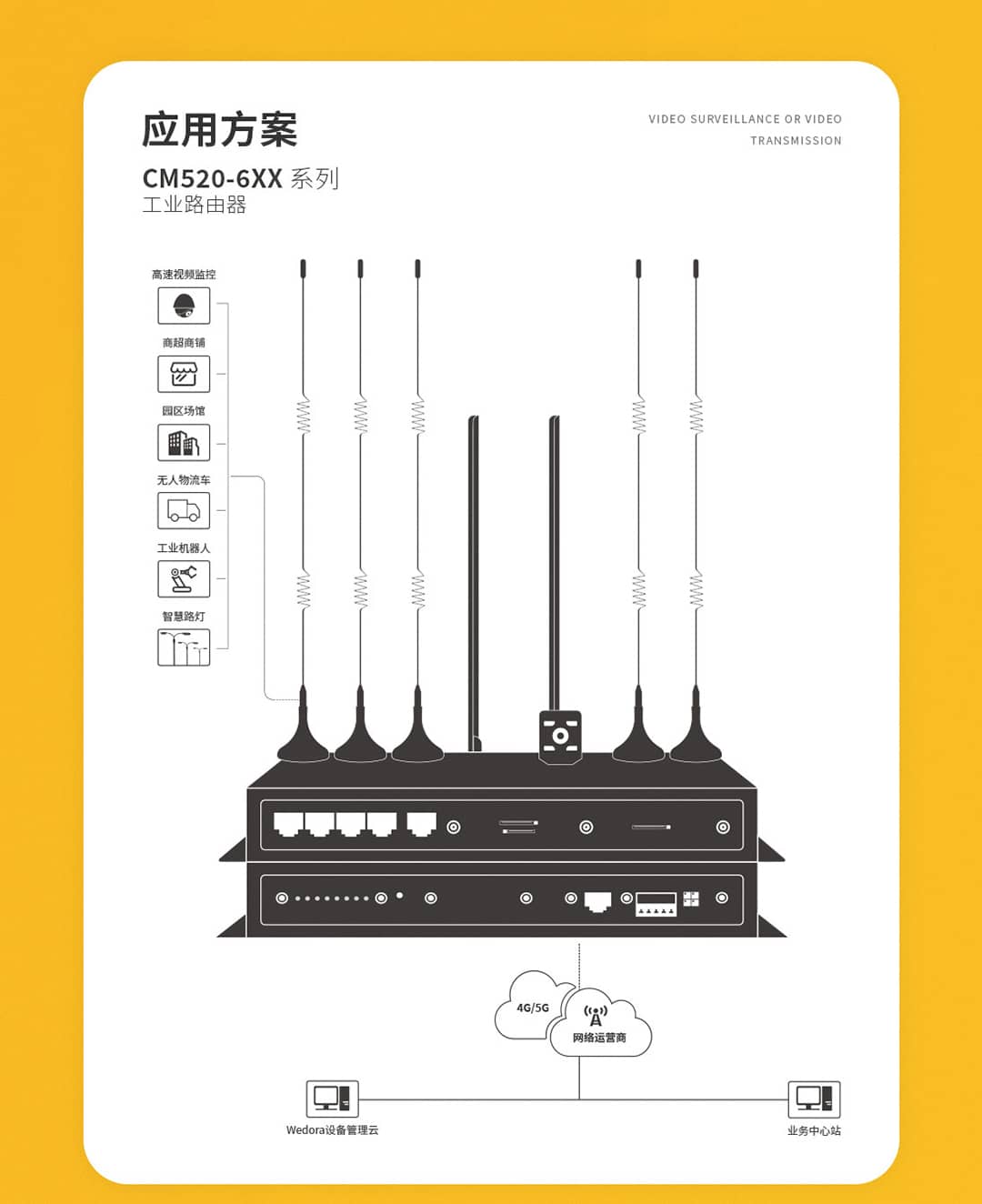

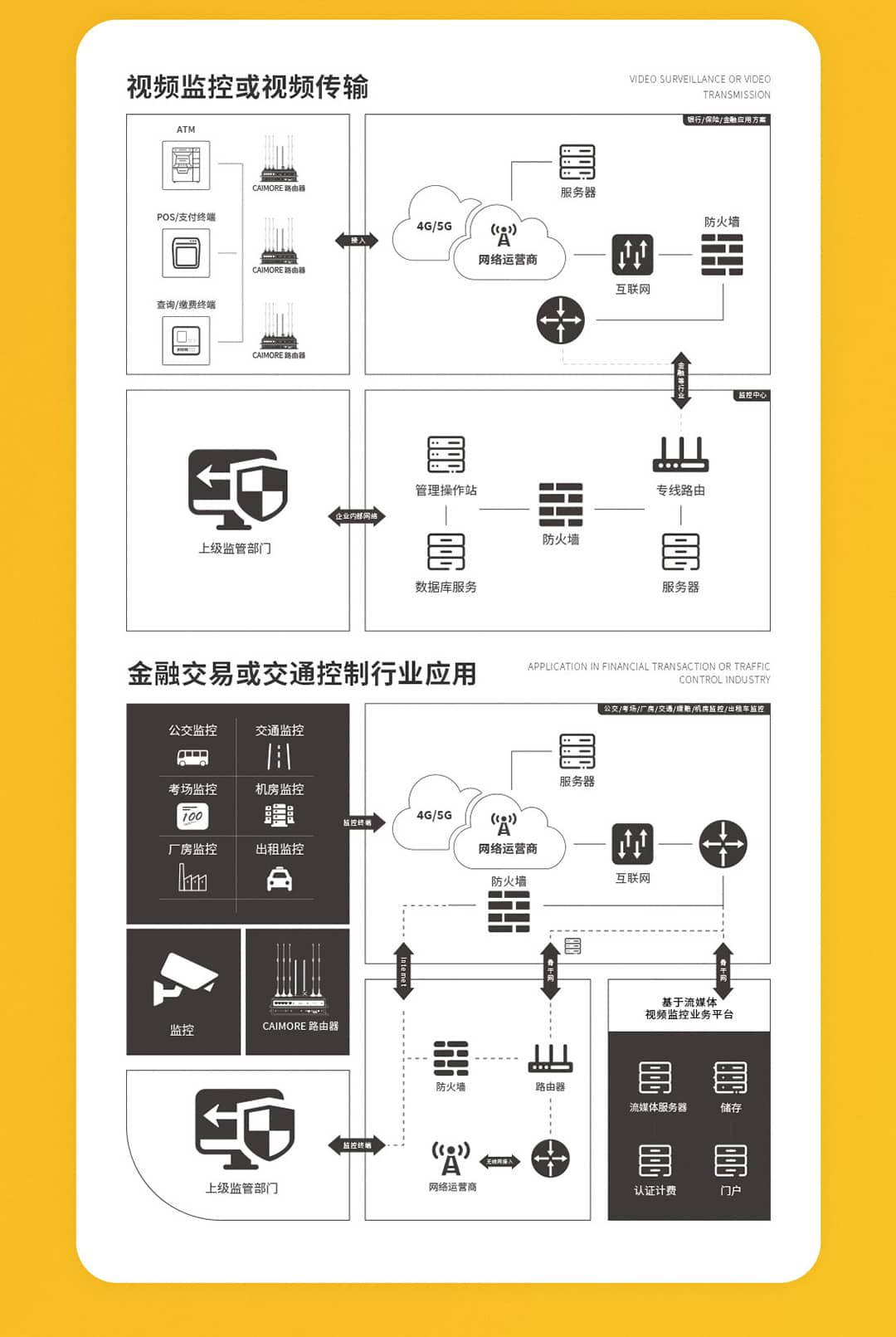

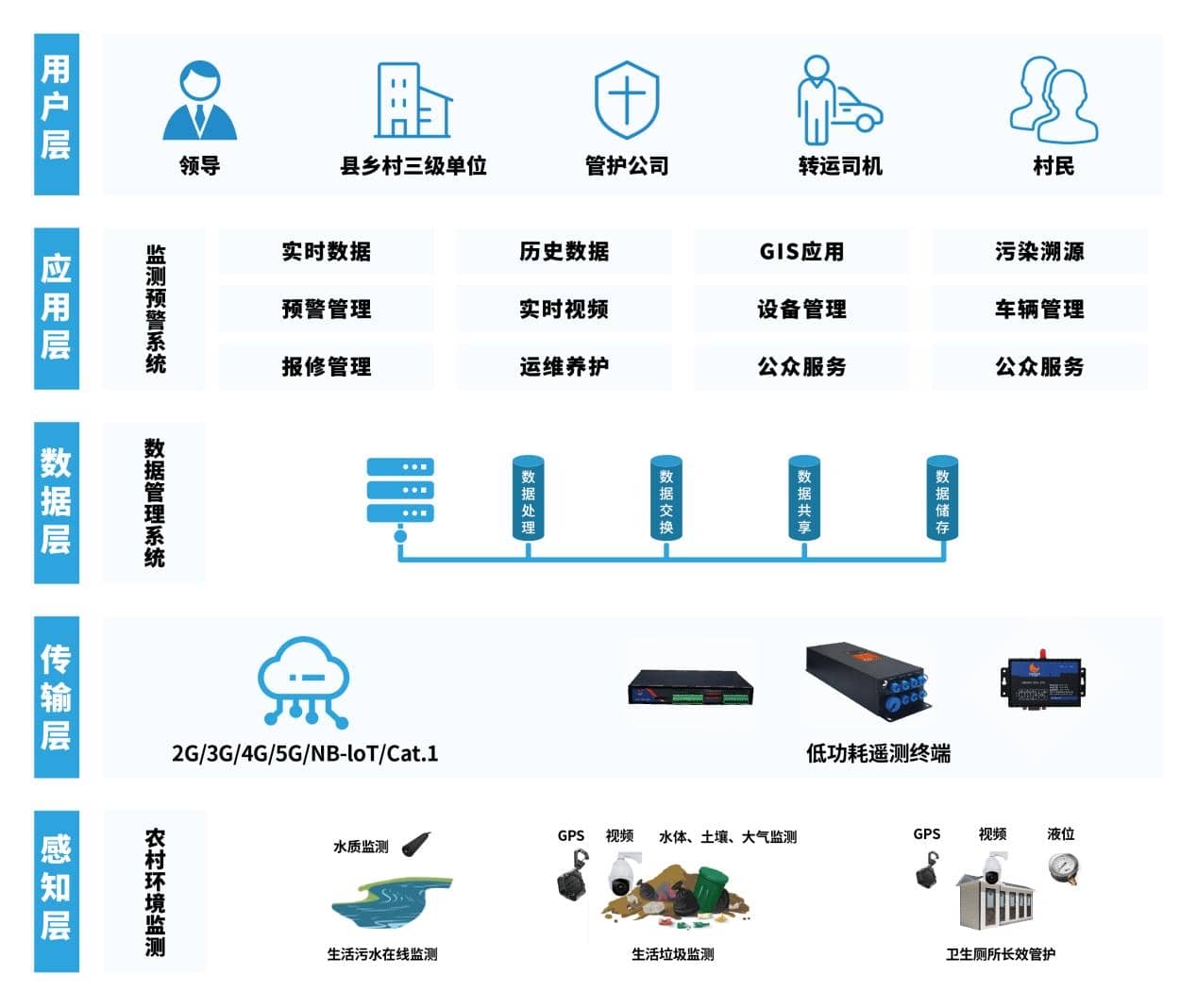

應用方案
