背景介紹



國內公共自行車發展趨勢

近年來公共自行車租賃服務成為了國內許多城市緩解交通擁堵解決公交出行“最后一公里”的首選方案。自杭州2008年5月1日杭州市公共自行車租賃系統啟動并于當年9月份正式運營獲得成功后，杭州市成為國內首個將公共自行車納入城市公共交通系統的城市。隨后，武漢、上海、廣州等多個城市的公共自行車項目迅速得到發展。截止2013年，公共自行車系統已遍布北京、上海、天津、重慶等四大直轄市及浙江、江蘇、山東、安徽、湖南、香港、西藏等三十個省市。毫無疑問，公共自行車正逐漸成為我國公共交通體系中不可或缺的一環。

項目需求分析

自行車租賃系統介紹

自公共自行車租賃項目在中國大陸推廣以來，自行車租賃的產業鏈也隨著發展起來。借著物聯網產業的蓬勃發展，自行車租賃管理系統應用無線通訊設備也越來越廣泛。常見的自行車租賃系統通常由租賃管理中心、城市管理中心、租賃點以及用戶IC卡組成。在整個租賃系統中，租賃點的良好有序運營關乎著整個自行車租賃運作的效率高低。

一、 自行車租賃站點管理器

自杭州市率先引進城市公共自行車項目以來，截止2013年底國內已有超過60個城市啟動了公共自行車租賃項目。而在越來越多的國內城市加入到公共自行車運營的陣營中時，自行車租賃管理系統也得到了廣泛的使用和普及。通常，自行車租賃點由租賃站管理器、停車樁和自行車組成。租車人通過用戶IC卡在停車樁上刷卡實現租車還車，而參與數據中轉和傳輸?shù)膭t是租賃站中的站點管理器。

二、 無線視頻監控與租賃站點管理

眾所周知，無線視頻監控由于受到帶寬、資費、傳輸距離等因素制約，在3G蓬勃發展的時代并未被市場廣泛認可，令人遺憾。而2013年底工信部4G牌照發放后，隨著三大運營商對4G基站鋪設力度的加大，4G網絡已經開始在許多行業如安防行業中得到應用并為其帶來變化。

過去自行車租賃站點往往采用有線網絡布線的方式實現管理數字化，但往往出拉光纖工程量大、時間長、成本高、維護困難等問題?；?span>4G在安防行業的發展以及無線視頻監控系統的發展，自行車租賃站點管理也陸續通過4G實現城市自行車租賃遠程監控調度管理。

三、 需求分析

           根據已經運行的自行車租賃站點來看，自行車租賃站點管理器通常需要擔負廣告數據輸出、用戶IC卡數據交換、租賃點車輛數據管理、GPS定位、人員對講及報警預警等多種必備或擴展功能。因此站點管理器通常都內置了4G/3G無線視頻終端設備，而擔負站點監控的無線視頻傳輸設備則采用另外單獨部署的方式。由于單獨部署不僅占用空間浪費成本，相對于后期的設備維護和數據采集應用也有諸多不利，因此市場上急需一種即能滿足4G無線視頻監控需求又能同時兼容I/O控制外設、外接TCP/UDP透傳DTU的設備?；诖?，廈門才茂研發出新款的CM530-6XX、CM530-8XX系列4G無線視頻監控設備。它不僅能夠滿足無線視頻監控需求同時還能具備DTU功能、單口路由、四口路由功能和GPS定位、報警、發送彩信、播放廣告及對講。廈門才茂通信科技多年來，致力于2G/3G/4G無線通信領域的研發、生產、銷售以及良好的服務。無線通信行業需要的各種通信產品我們公司都有
有串口接口的DTU，


有RS485接口的DTU，

有單口的工業級路由器，

有4口的工業級路由器，

有帶WIFI的單口工業級路由器，

有帶WIFI的4口工業級路由器，

有帶GPS/北斗定位的各種路由器，

有帶視頻監控、報警、對講的標清視頻監控，

有帶視頻監控、報警、對講的高清視頻監控，

有帶廣告屏/顯示屏的標清視頻監控，

有帶廣告屏/顯示屏的高清視頻監控。

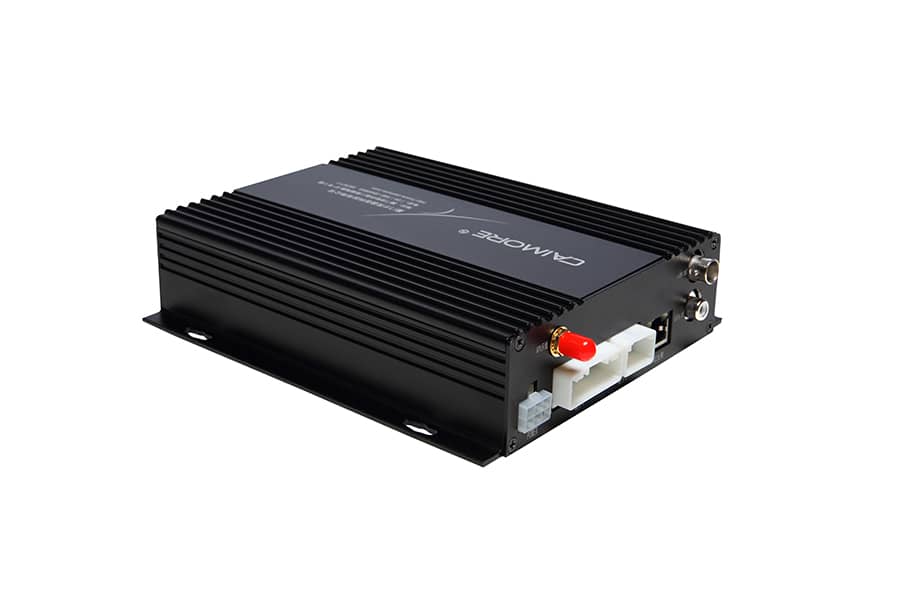

無線標清視頻終端設備CM530-6XX

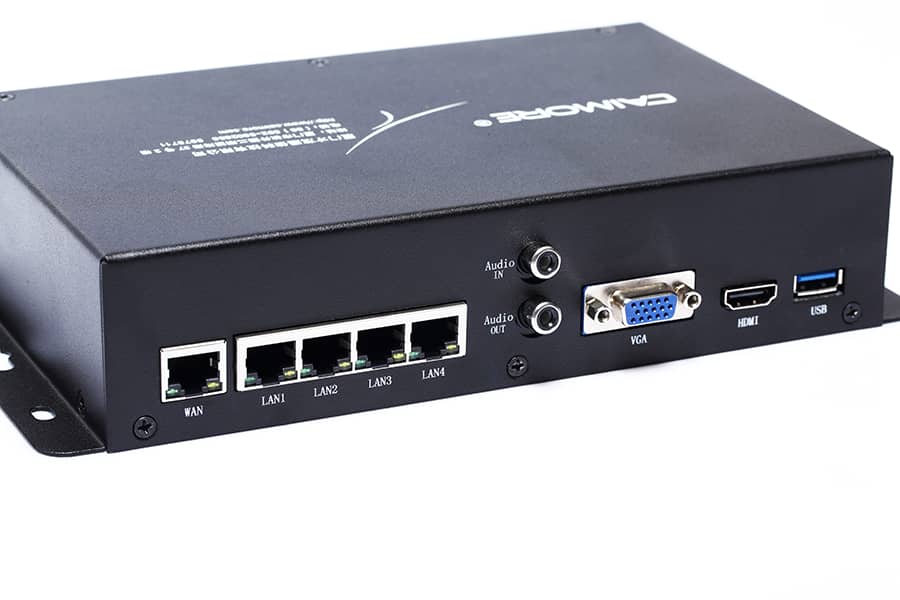

無線高清視頻終端設備CM530-8XX



解決方案

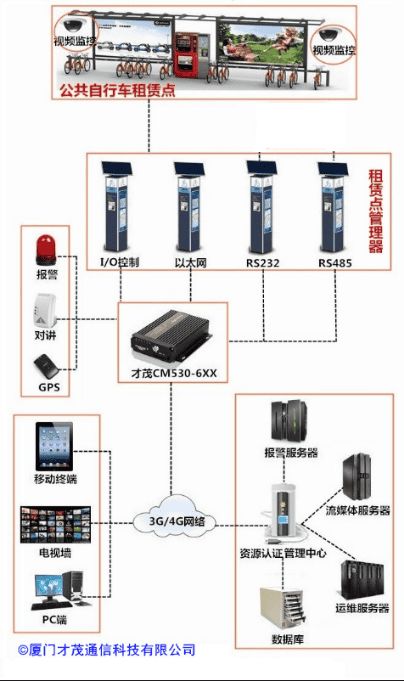

一、 方案拓撲圖

二、解決方案說明：

本方案分為4個部分實現。包括前端數據采集設備、無線視頻監控終端設備、后臺業務運營管理系統以及無線視頻監控管理平臺。租賃管理部門只需要在各個租賃點安裝一臺廈門才茂CM530-6XX或者CM530-8XX系列設備，就能夠完成設備對接、數據采集、視頻監控及業務運維的功能。

1. 接口豐富使用靈活。廈門才茂CM530-6XX、CM530-8XX兼容多種外設，使用部門不僅可以根據需要通過以太網接口（路由器功能）連接租賃點管理器，或者通過串口RS232接口（DTU功能）連接租賃點管理器，或者通過RS485接口（DTU功能）連接租賃點管理器，或者連接攝像頭實現視頻監控（視頻監控功能），或者連接包括GPS、語音對講和報警等多種I/O接口設備安裝便捷節約成本。由于廈門才茂CM530-6XX、CM530-8XX

2. 體積小巧功能豐富，無線拉光纖，接上數據線，接上電源，直接就可以實現工程上的，施工簡單、建設周期短，建設成本低。對于已經投入使用的自行車租賃點可以直接安裝在租賃站點管理器中，不需要重新更換昂貴的站點管理器。而對于新建的租賃點，安裝前內置于租賃管理器中不僅可以解決含視頻監控的多種需求而且實現內置節約空間，利于后期維護，極大的節約了成本。

3. 后臺軟件功能強大。廈門才茂CM530-6XX、CM530-8XX通過公司自主研發的視頻監控平臺軟件進行操作，可實現租賃點的視頻實時監控、回放、錄像、抓拍、存儲等功能，租賃管理部門的管理人員可以通過手機、平板、PC和本地監控等多種終端輸出設備實現即時查看；同時利用才茂公司的SNMP設備管理平臺，可以實現對所有設備遠程配置，遠程升級，遠程監控等；同時利用才茂的以太網通信，RS485通信接口，RS232接口，把租賃站的的各種業務信息傳送到自行車租賃管理后臺，實現對租賃業務的運維。才茂CM530-6XX、CM530-8XX系列設備，同時支持3G網絡或4G網絡。

4. 才茂無線視頻監控設備支持實時視頻監控，可以需要觀看時，可以通過無線實時調出視頻監控畫面，查看需要查看的地方情況；平時不觀看時，不產生數量流量，節約客戶通信費用；設備自帶TF卡存儲或者2T(2000G)硬盤存儲，可以存儲超過3個月以上的的視頻錄像，平時視頻存儲到到TF卡或者硬盤中，需要觀看時可以遠程調出歷史數據查看。

5. 合理調配保護運營。通過廈門才茂CM530-6XX、CM530-8XX視頻設備，管理部門可以實現實時監控租賃點，合理調配資源。對于無車可租和車輛充足的租賃點實施資源調配，合理利用。對于租賃點中出現的租賃設備人為損壞、車輛破壞、車輛丟失、私自上鎖等現象起到預防、制止和杜絕的作用。同時，通過這套系統能夠合理調配人手，避免出現管理員即清潔員、保安，管理員疲于奔命等現象，達到資源最大化。

6. 自主運營提高效率。運營管理部門不再需要通過層層申請審批、蓋章同意等辦公程序從當?shù)毓才沙鏊戎鞴懿块T調閱視頻資料，即節約了時間也提高了效率。





才茂3G/4G無線音視頻設備主要功能

1. 支持視頻加密與解密，支持國際標準加密算法和

公司私有加密算法，雙重視頻加密；

2. 支持3G、4G無線通信

3. 支持4路以太網通信、RS232、RS485接口；

4. 支持遠程視頻圖像/語音對講/報警/北斗/GPS定位/溫濕度監測。

5. 特有的DTU/路由器功能組網自由功能強大，可與其它設備輕松組網。

6. 管理方便支持遠程配置修改，遠程升級，遠程集中管理。

7. 支持網頁、電視墻、手機（安卓和蘋果）及本地監控臺瀏覽視頻；

8. 支持1-4路實時視頻與錄像，具備1080P (1920*1080)和720P (1280*720)等高清分辨率及D1和CIF格式；

9. 支持常規錄像，移動偵測錄像，計劃錄像，手動錄像，報警錄像，同時支持錄像的軌跡回放；

10. 支持錄像斷電保護；

11. 支持錄像存儲在硬盤或者TF卡，TF卡最大支持128G，硬盤最大支持2T（2048G）,并支持錄像文件自動覆蓋；

12. 支持云臺控制，控制云臺上、下、左、右移動，放大、縮小，聚焦，光圈調節，云臺速度調節；

13. 支持1路和4路的VGA和HDMI輸出；

14. 支持環境溫濕度的檢測；

15. 支持移動偵測報警與IO報警功能；

16. 支持I/O端口，支持7路帶光電隔離高/低電平觸發輸入，支持2路高/低電平觸發輸出；支持1路開關量/干節點輸出；

17. 支持手動抓拍和自動抓拍，自動抓拍還可分為周期抓拍、定時抓拍和移動偵測抓拍；

18. 支持DHCP、路由轉發、IPTABLES防火墻、VPN連接、NAT功能、DMZ主機等路由功能；

19. 支持1路RS232通信，RS232接口可以當作DTU功能使用（實現TCP/UDP透明傳輸）；

20. 支持1路RS485通信，RS485接口可以當作DTU功能使用（實現TCP/UDP透明傳輸）；

21. 支持遠程配置、遠程升級，遠程集中管理；

高清播放廣告特色

播放有聲視頻：基于HDMI的廣告輸出。

支持MPEG4編碼/AVI格式文件，1080P分辨率，720P分辨率，可同時輸出廣告位文件的音視頻內容。讀取硬盤或TF卡的廣告文件。可循環播放多個廣告文件。可遠程更新廣告文件

支持的音頻參數：采樣率44100HZ，MP3格式，位寬16位， 通道：雙通道立體聲

播放無聲視頻：基于VGA的廣告輸出

支持MPEG4編碼/AVI格式文件，1080P分辨率，720P分辨率，只能輸出廣告文件的視頻內容。讀取硬盤或TF卡的廣告文件，可循環播放多個廣告文件，可遠程更新廣告文件

22、獨特功能

無線路由功能

支持DHCP、路由轉發、IPTABLES防火墻、VPN連接、NAT、DMZ主機等路由功能，方便多系統集成組網。

無線DTU功能

支持1路RS232通信1路RS485通信，RS232/RS485接口可以當作DTU功能使用（實現TCP/UDP透明傳輸）方便多系統集成組網。

音頻功能

支持5路音頻。其中支持4路攝像機自帶監聽功能，1路對講通話功能

遠程開關節電功能

支持平臺遠程控制前端IO口通斷功能。平臺管理中心可以隨時發令，通知前端視頻設備控制開啟/關閉攝像機的電源或者它需要控制的設備。

廣播功能

支持分組廣播，可以方便實現廣播調度，相互不擾。

環境檢測

支持環境溫濕度的檢測例如土壤水份溫濕度傳感器，光照度溫濕度傳感器等環境相關的各種類型傳感器。

超省3G/4G流量費用

    3G/4G無線視頻監控設備，大家都會比較關心實時傳輸中的流量資費問題，這一直也是客戶比較關心的問題。例如，3G傳輸CIF一般在100~300kbps，以300kbps為例，一個小時會耗掉流量300kbps*3600/8/1024=131.8359375MB/h，約132 MB/h傳D1的話流量更大，每秒在1M多，1G的流量不到3小時就會耗完。

我司的產品已經做到

1） 選擇定時傳輸，靈活設置重要時間段抓拍圖像保存，在重要的時間段內傳輸，時間段之外不傳輸；

2） 不傳輸時在客戶端選擇關閉視頻，這時只有很小的流量在保持著3G/4G在線，用來維持心跳包，需要查看視頻時再在點擊察看才開始傳輸。

3） 選擇報警觸發方式，通過外部觸發報警來控制視頻圖像抓拍上傳。

4） 手工按鍵觸發，想傳就傳，想停就停；

5） 通過本地錄像存儲達到全時段監控。設備一上電就開始錄像，停止視頻傳輸時，錄像仍在進行，所以可以通過錄像文件查看不傳輸時的視頻，以達到全時段監控。



才茂無線音視頻通信產品特性與穩定

工業級設計

1. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。

2. 實時操作系統：采用LINUX操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定。

3. 強化電路板：PCB遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。

4. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

5. 工業級電源：寬壓電源設計，電源適應范圍為DC6V~DC36V，內置電源反向保護和過壓過流保護。

6. 電磁防護：以太網接口內置1.5KV電磁隔離防護。

7. 抗干擾設計：采用金屬外殼，屏蔽電磁干擾，系統保護等級IP41；天線帶防雷設計； 系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用。



穩定可靠

1. 在線維持技術：防掉線，在線檢測，在線維持，掉線自動重撥，異常自動復位，確保設備永遠在線。

2. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VMW（Virtual Man Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。

3. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

4. 串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。

5. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

6. 產品通過3C認證，所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。

7. 高速處理CPU：采用高速工業級CPU，可以更加高速地處理各種協議數據轉換；解決了“假在線”、“假死機”、“當機”等疑難問題。

8. DNS自動獲?。鹤詣荧@取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致設備當機的嚴重現象。

9. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。

10. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；



才茂通信系列產品資質與檢測

1、無線通信在線維持專利技術

2、摩爾實驗室高低溫檢測報告

3、福建省產品質量檢驗研究院檢測

4、著作版權證書

5、EMC檢測報告

6、國家強制3C認證

7、DTU創新產品獎

8、深圳比亞迪用戶測試報告



廈門才茂主要產品及應用領域

公司自成立以來已完成GSM/GPRS/CDMA/WCDMA/TD-SCDMA/EVDO/HSPA+/LTE MODEM/DTU/RTU/ROUTER/WIFI網關以及無線網絡高清視頻監控系列產品和GPS/北斗厘米級定位系統的生產和銷售，應用于充電樁系統，金融交易，郵政交易，智能電網，智能交通，環保監測，消防監控，安防監控，水利監測，公共安全，廣告發布，遙感勘測，工業控制，油田監測，煤礦監測，地震監測，氣象監測，儀表監測，水表抄表，電表抄表，燃氣抄表，熱網監控，集中抄表等行業。

廈門才茂光輝歷程

1. 2001年在GPRS網絡未開通情況，通過和福建移動合作，率先在業內推出GPRS DTU；

2. 2003年公司在業內率先制定TCP透傳協議標準，現成為業內DTU產品事實標準；

3. 2005公司率先在路由器上推行定時上下線功能，現在成為業內普遍使用功能；

4. 中移動無線DDN協議標準制定參與者；

5. 公司員工參加設計的無線自助終端項目，被評為“國家火炬計劃推廣產品”；

6. 公司員工參與開發的無線終端評為“福建省優秀項目獎”

7. 公司員工主持了863無線網絡通信實驗室承建工作；

8. 公司員工累計主持和參與了12項著作版權及專利技術設計。
